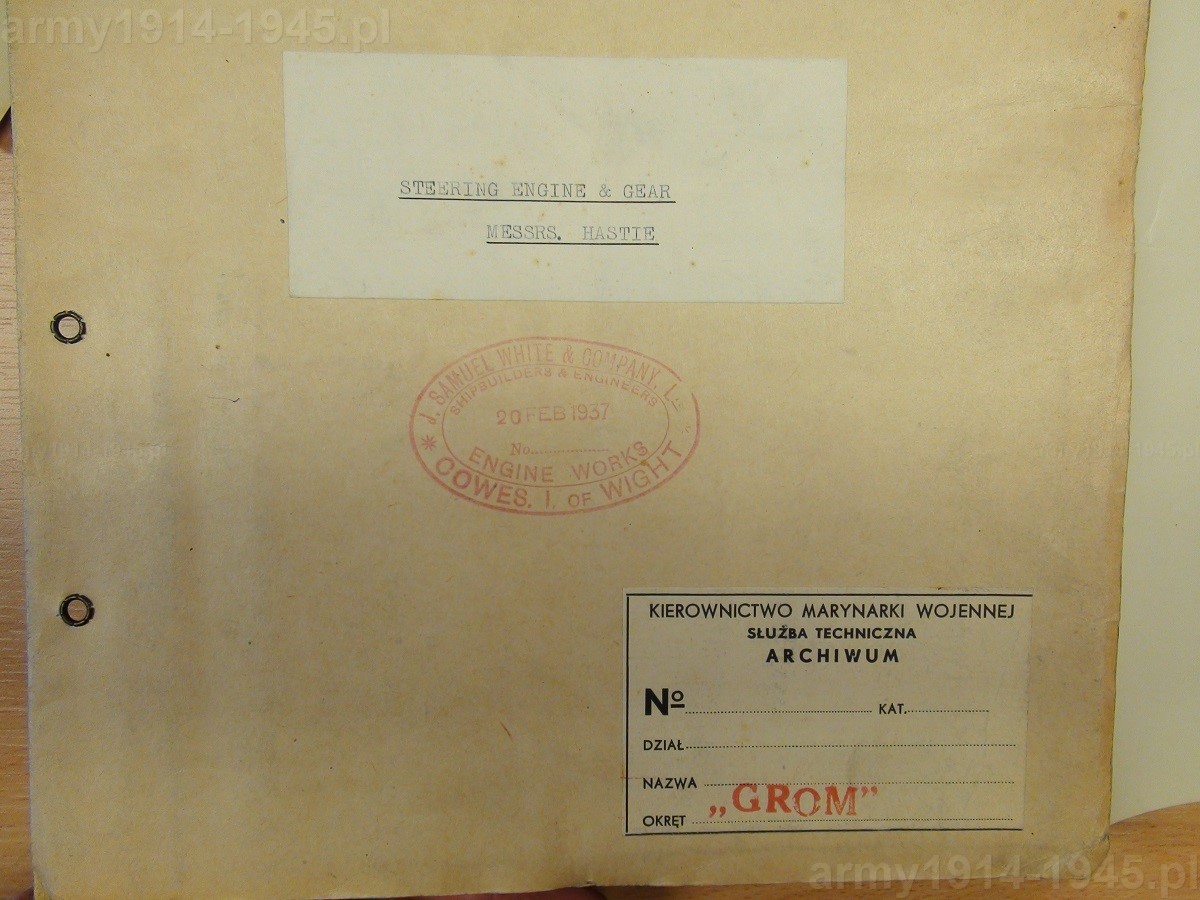

CDN artykułu o maszynie sterowej ORP "Błyskawica" i ogólnie okrętów typu Grom. Tym razem zamieszczam dokumentację techniczną maszyny sterowej. Nie zamieszczam tu zdjęć z przedziału maszyny sterowej, gdyż znajdują się one już w artykule: Przedział maszynki sterowej ORP "Błyskawica". Błyskawica cz. IX

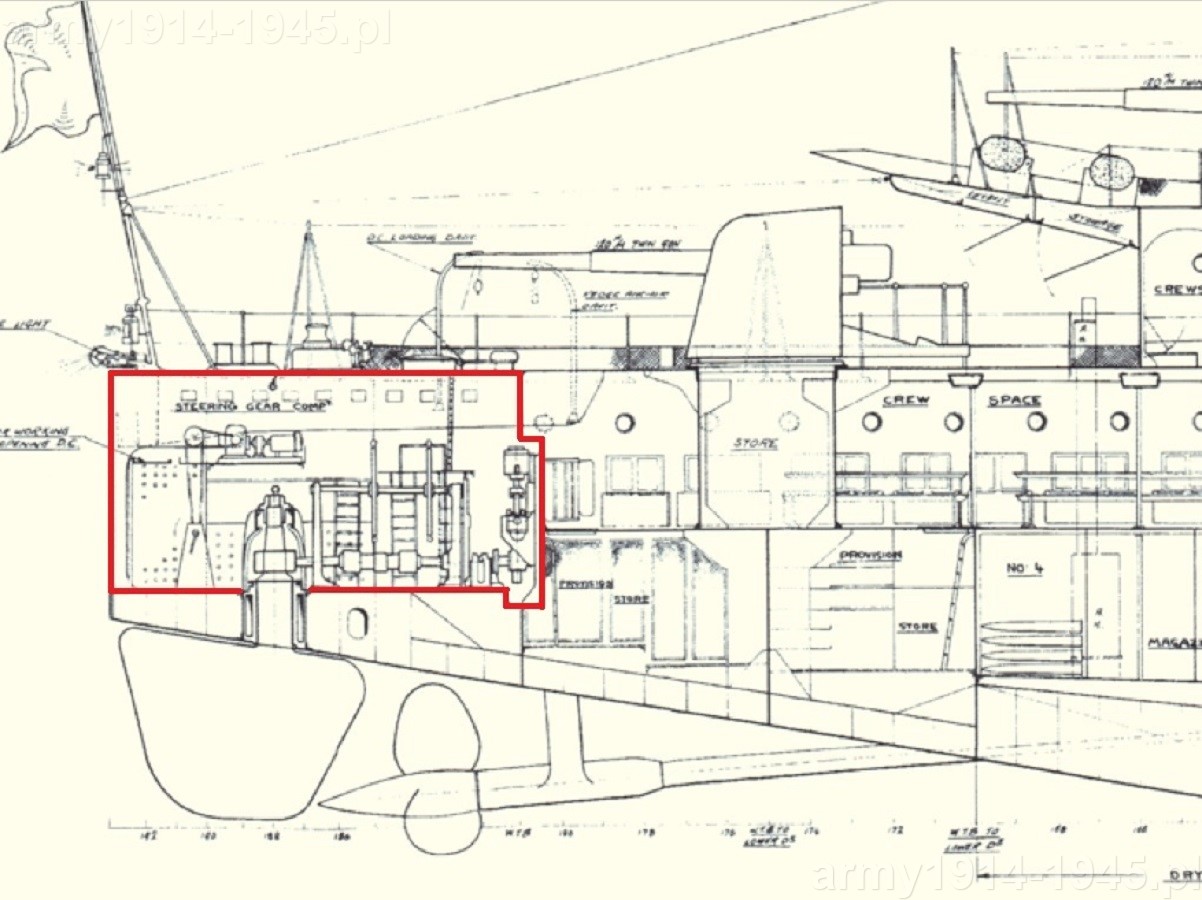

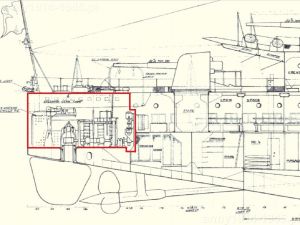

b_300_0_16777215_00_images_1_SterB_DSC1690h.jpgZ uwagi na ograniczone możliwości wklejania zdjęć o dużej rozdzielczości na tej stronie, jak zwykle, najpierw zamieszczone są ogólne zdjęcia planu a później zbliżenia na jego szczegóły. Na zdjęciu po lewej stronie czerwoną linią zaznaczone jest gdzie znajduje się na ORP "Błyskawica" przedział maszyny sterowej. Oczywiście identycznie zlokalizowany był na ORP "Grom" i maszynka sterowa była identyczna. Trzeba jednak pamiętać, że przed wojną w tym samym przedziale (po bokach) znajdowały się wewnętrzne wyrzutnie bomb głębinowych (usunięte w połowie 1941 r), których plany znajdują się w odcinku XIII cyklu artykułów Błyskawica.

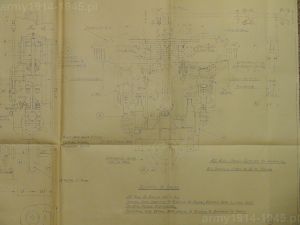

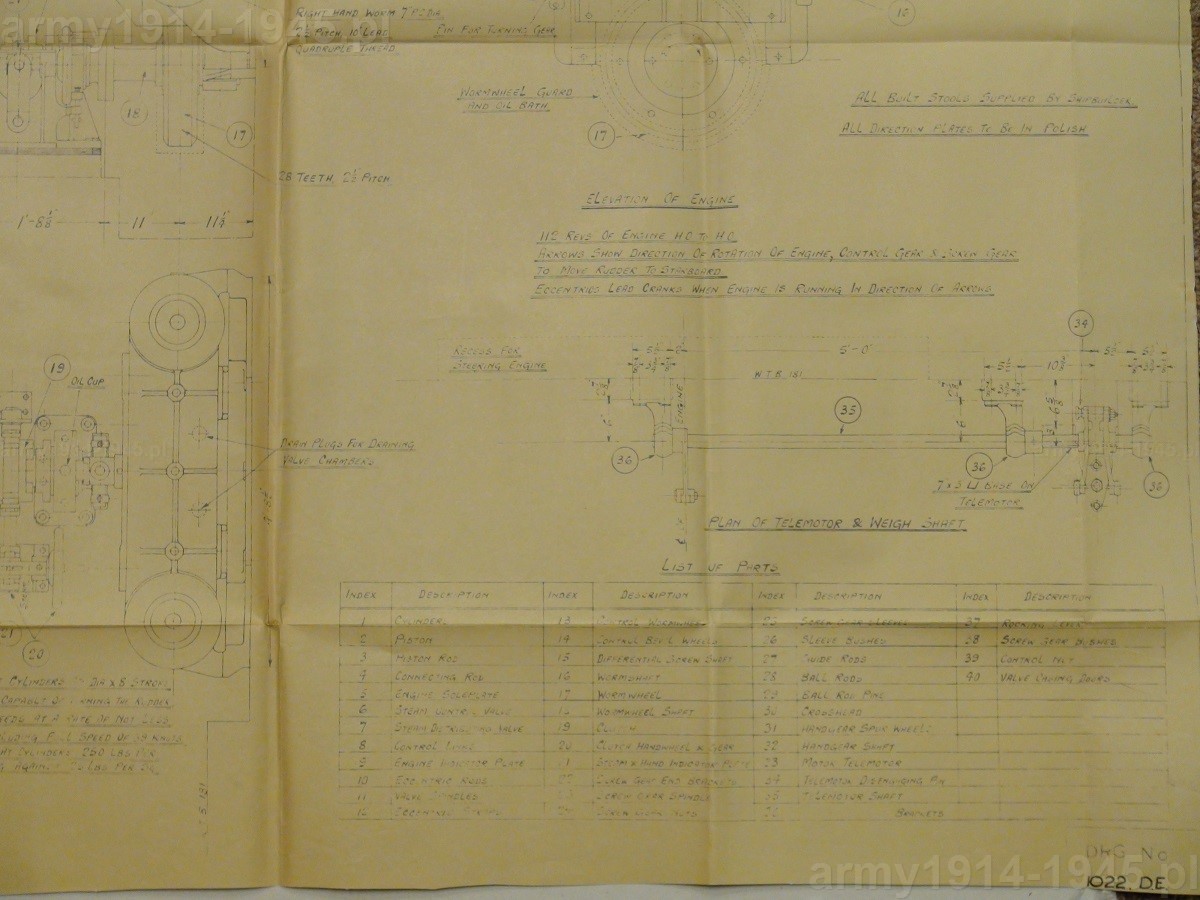

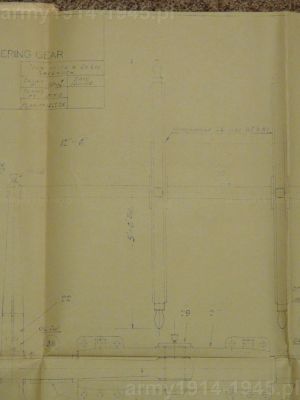

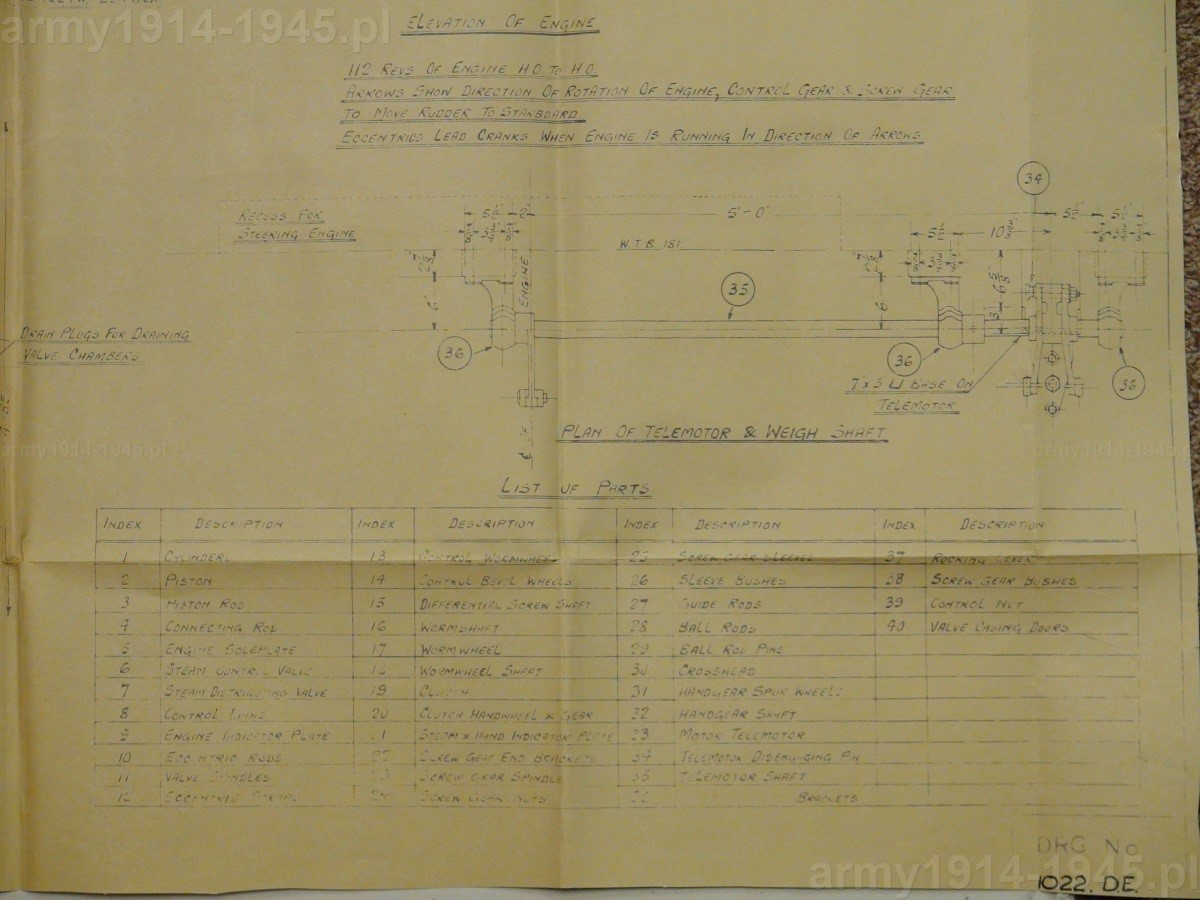

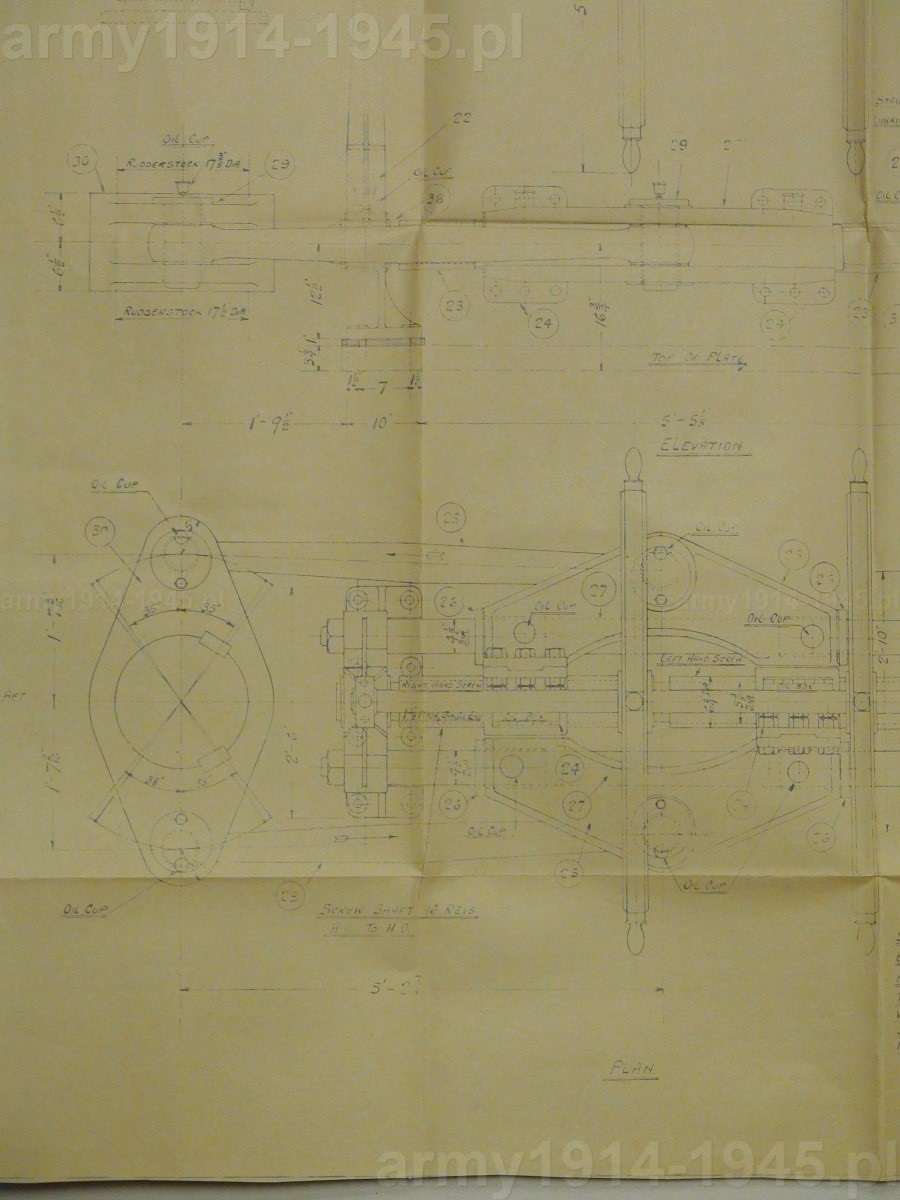

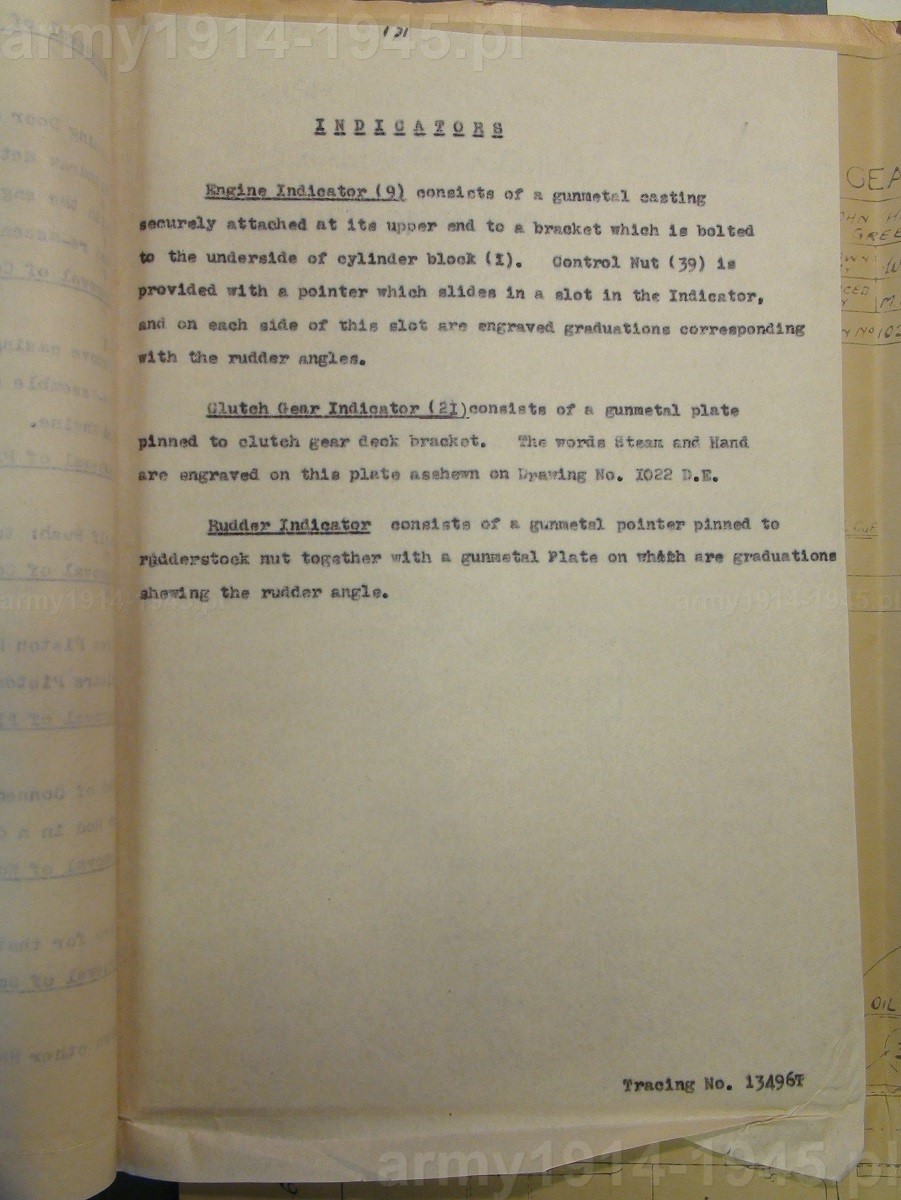

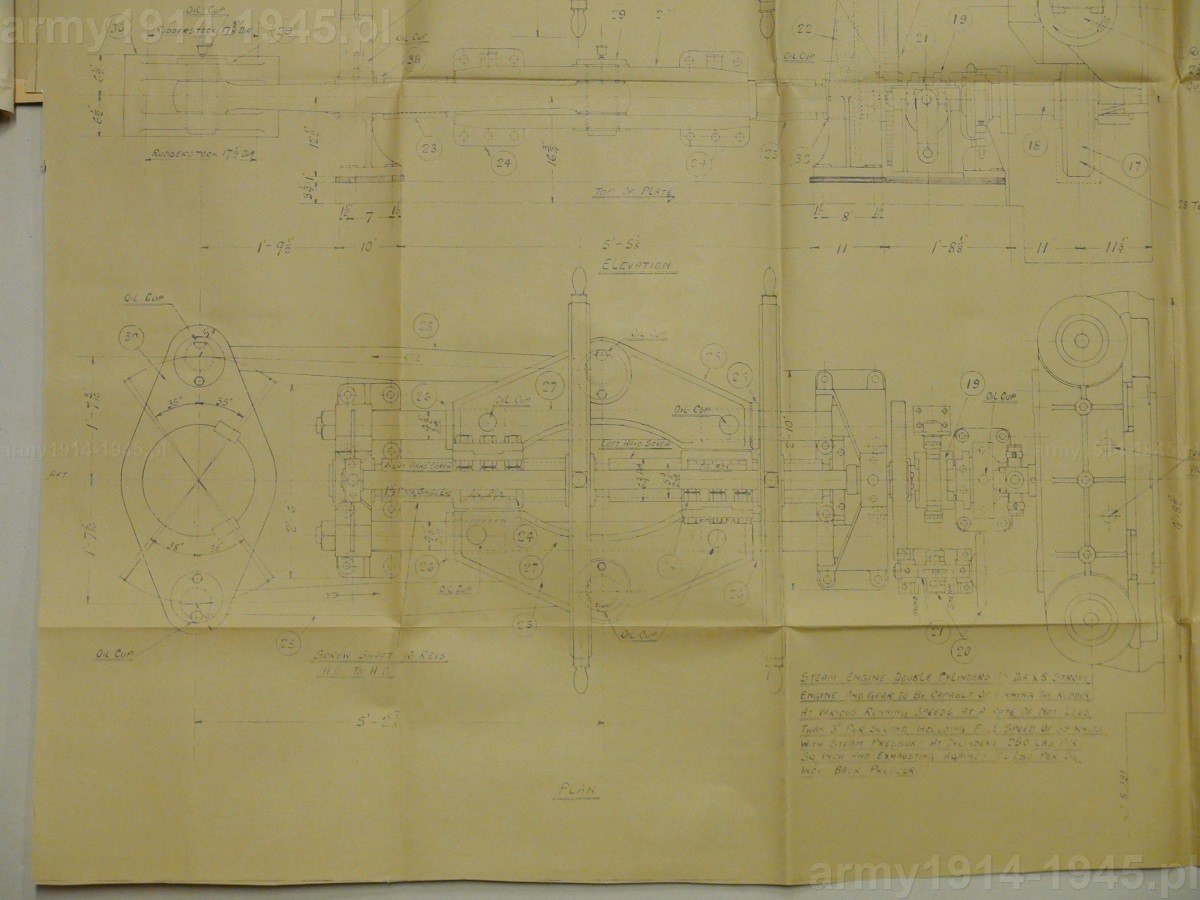

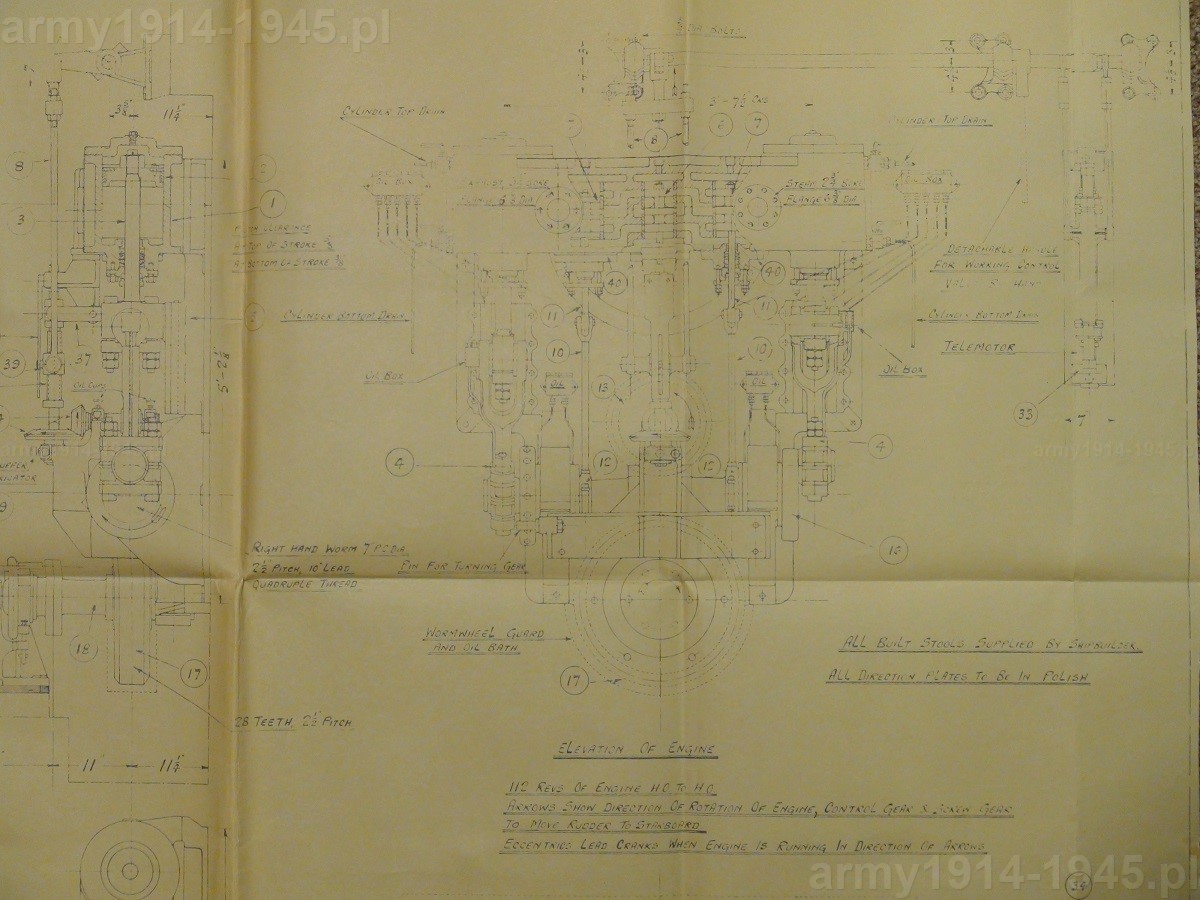

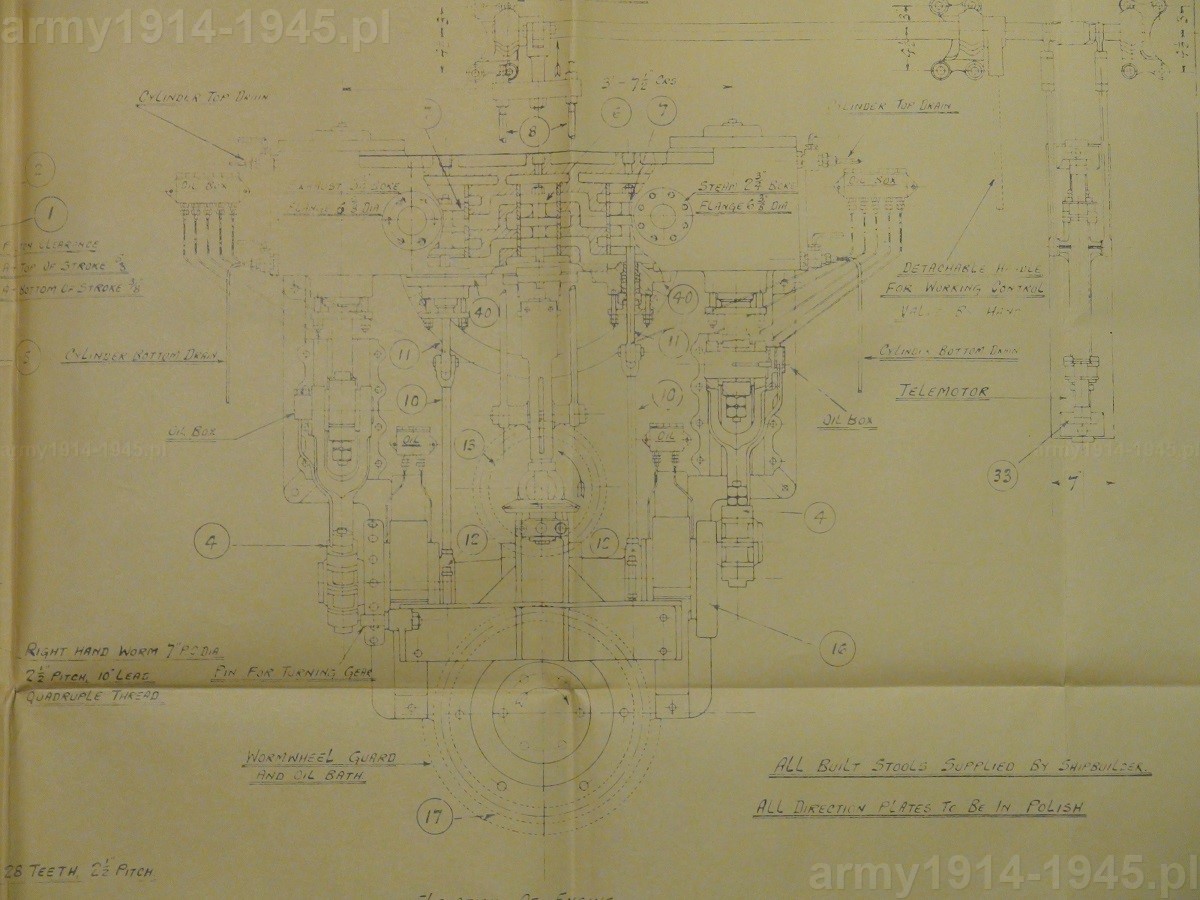

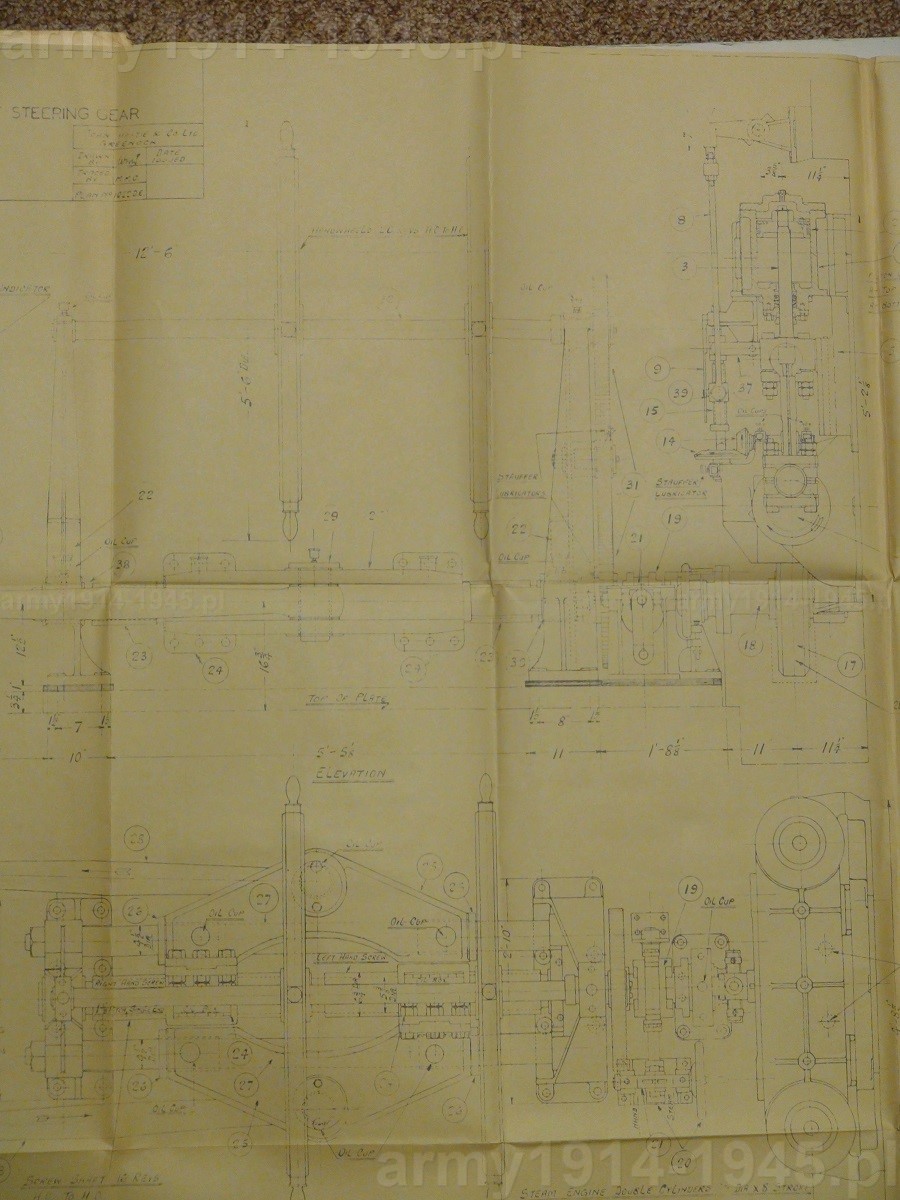

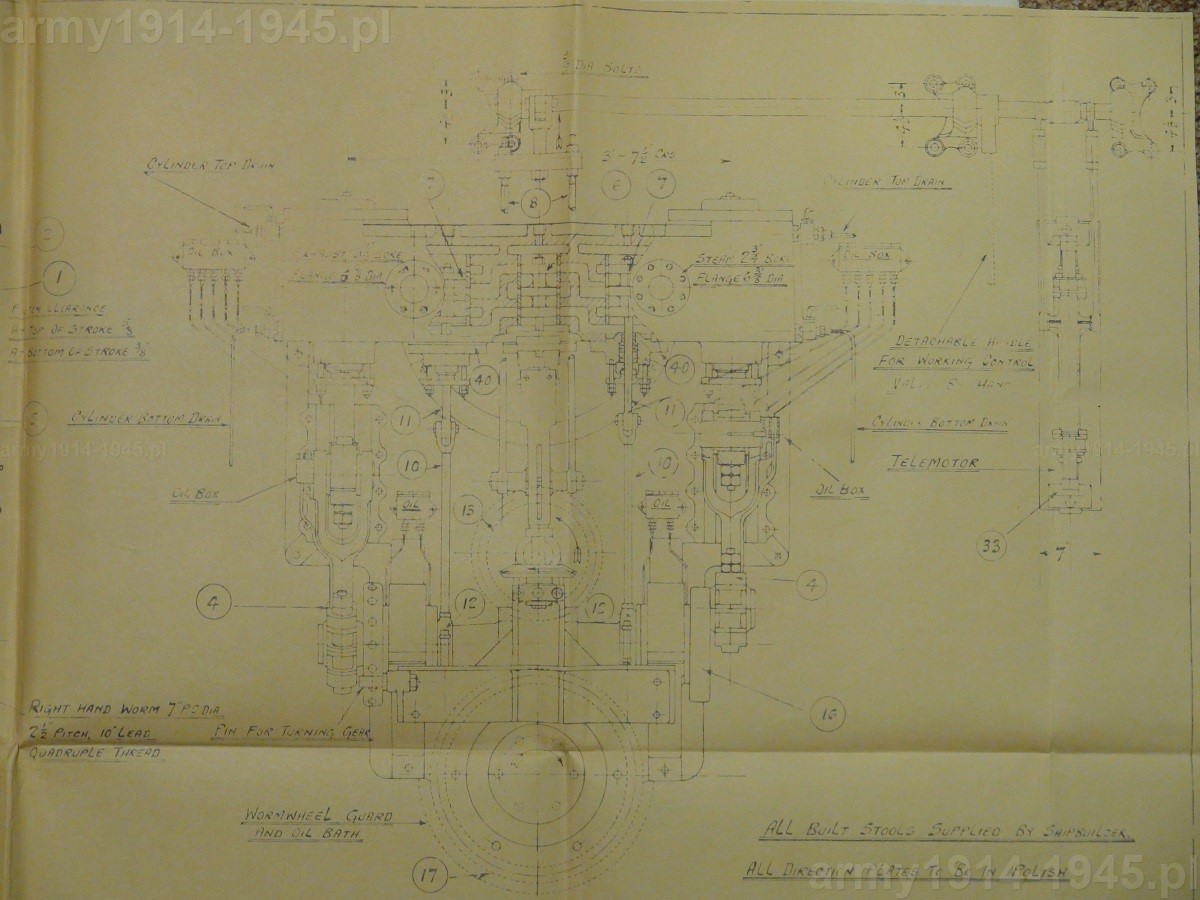

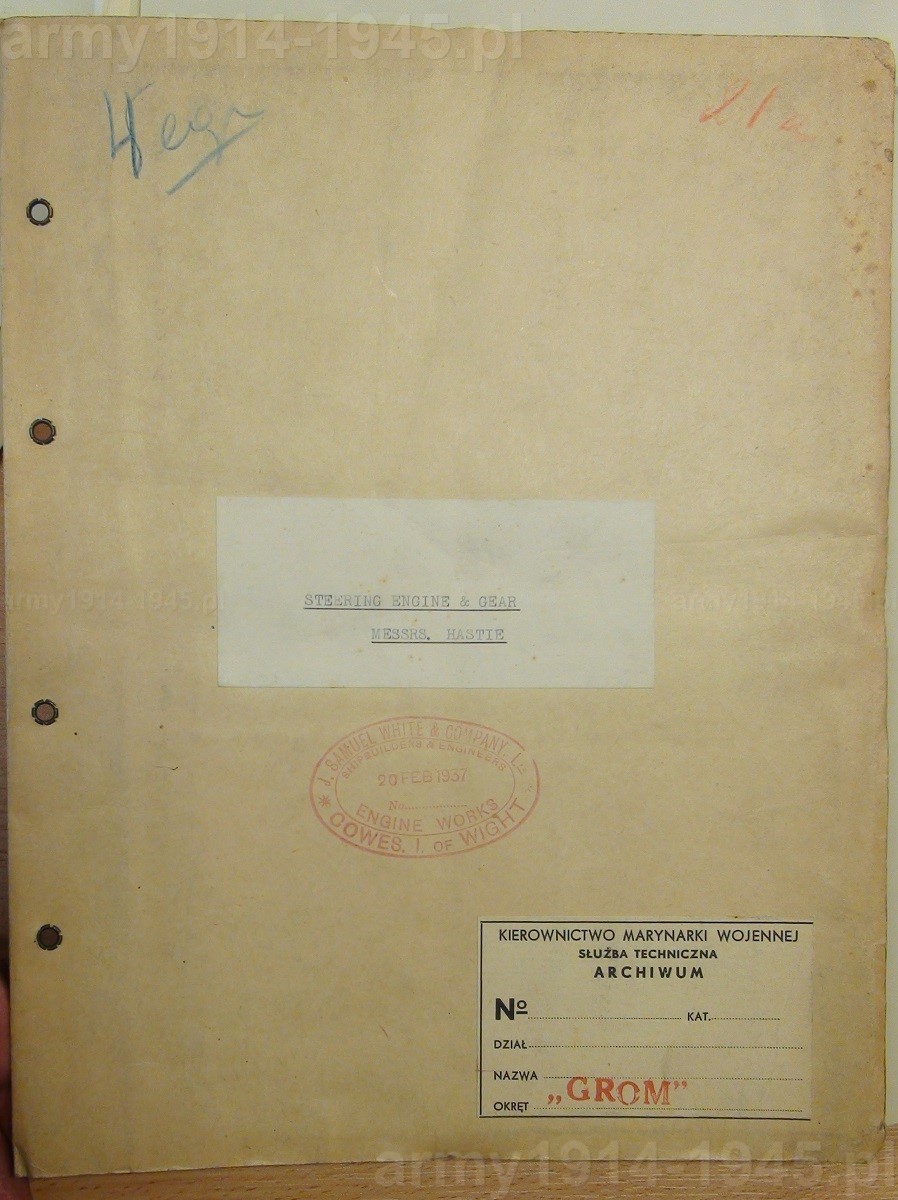

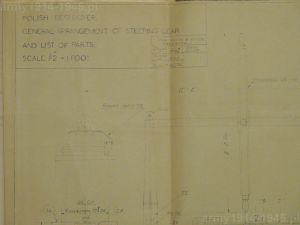

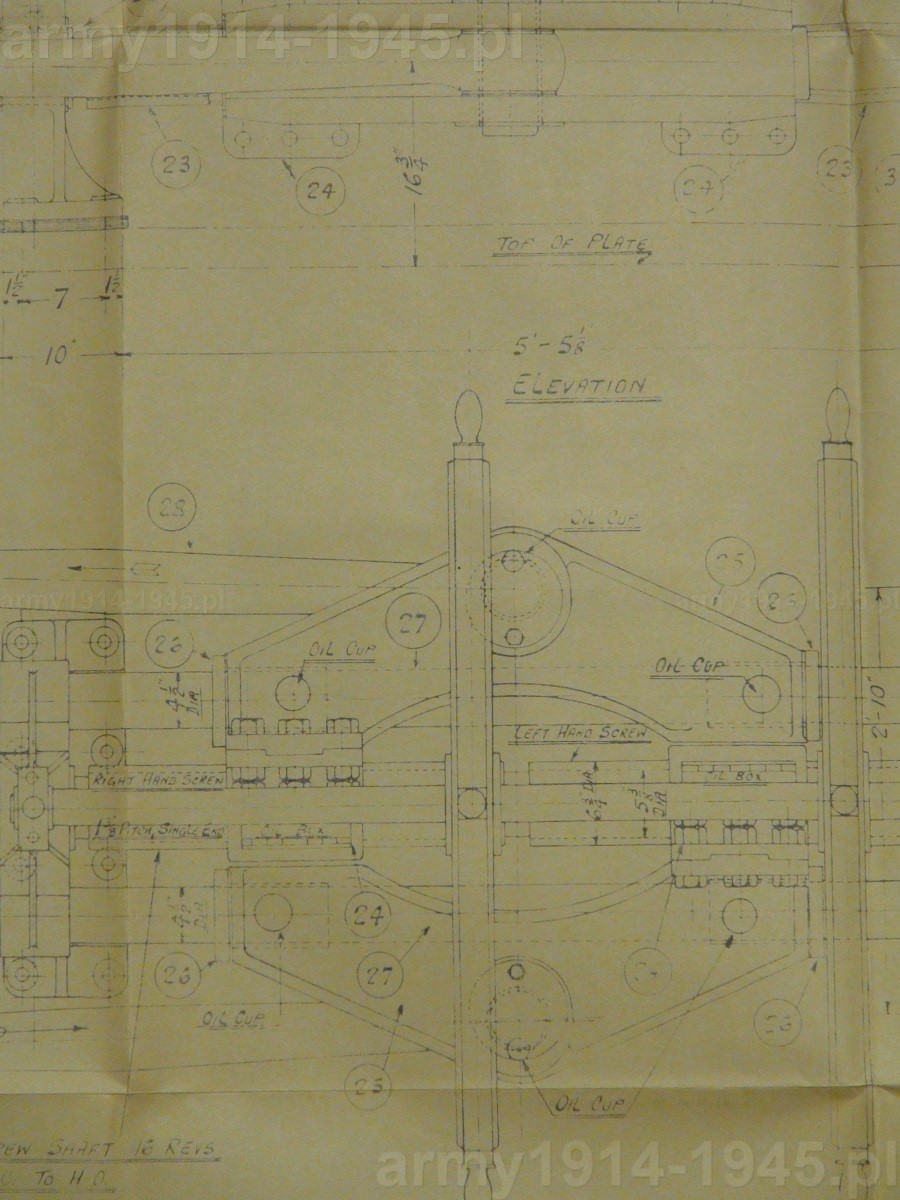

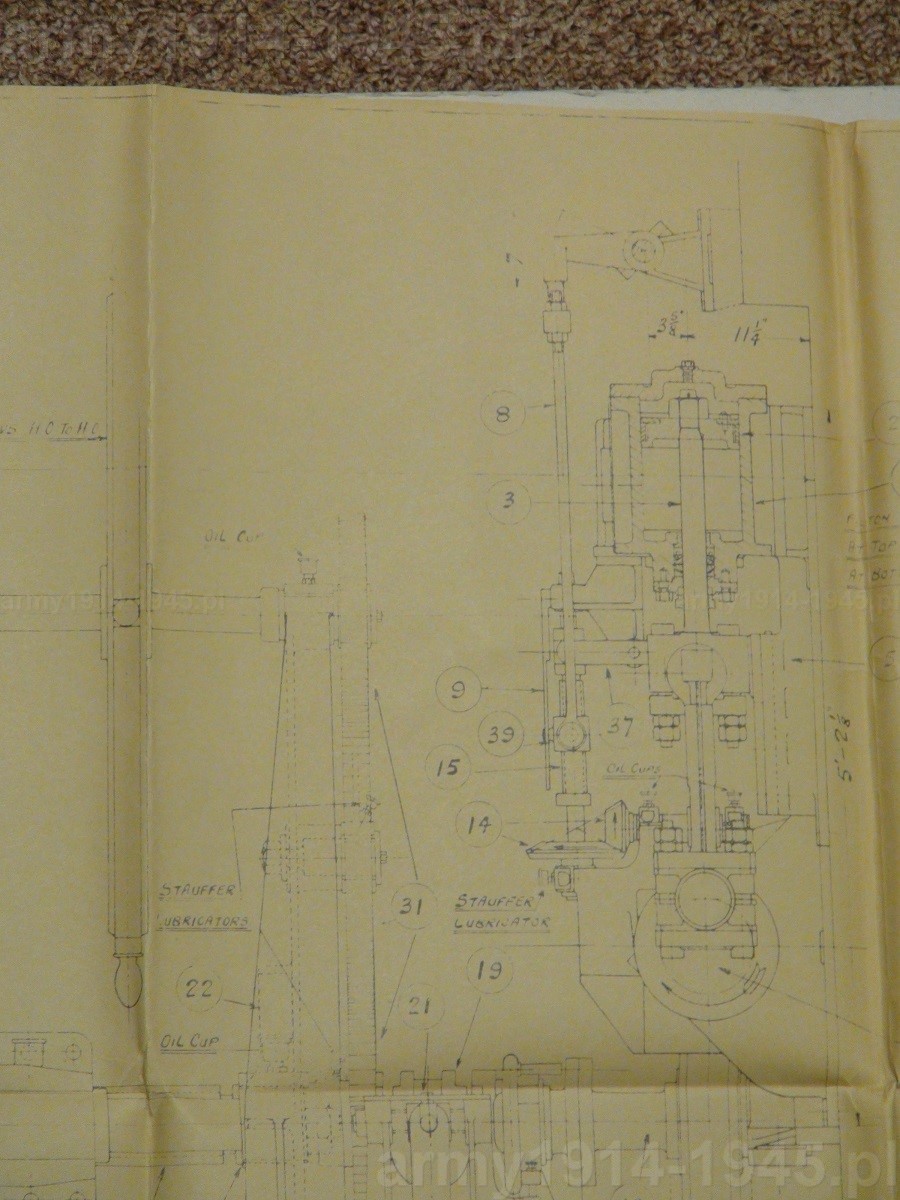

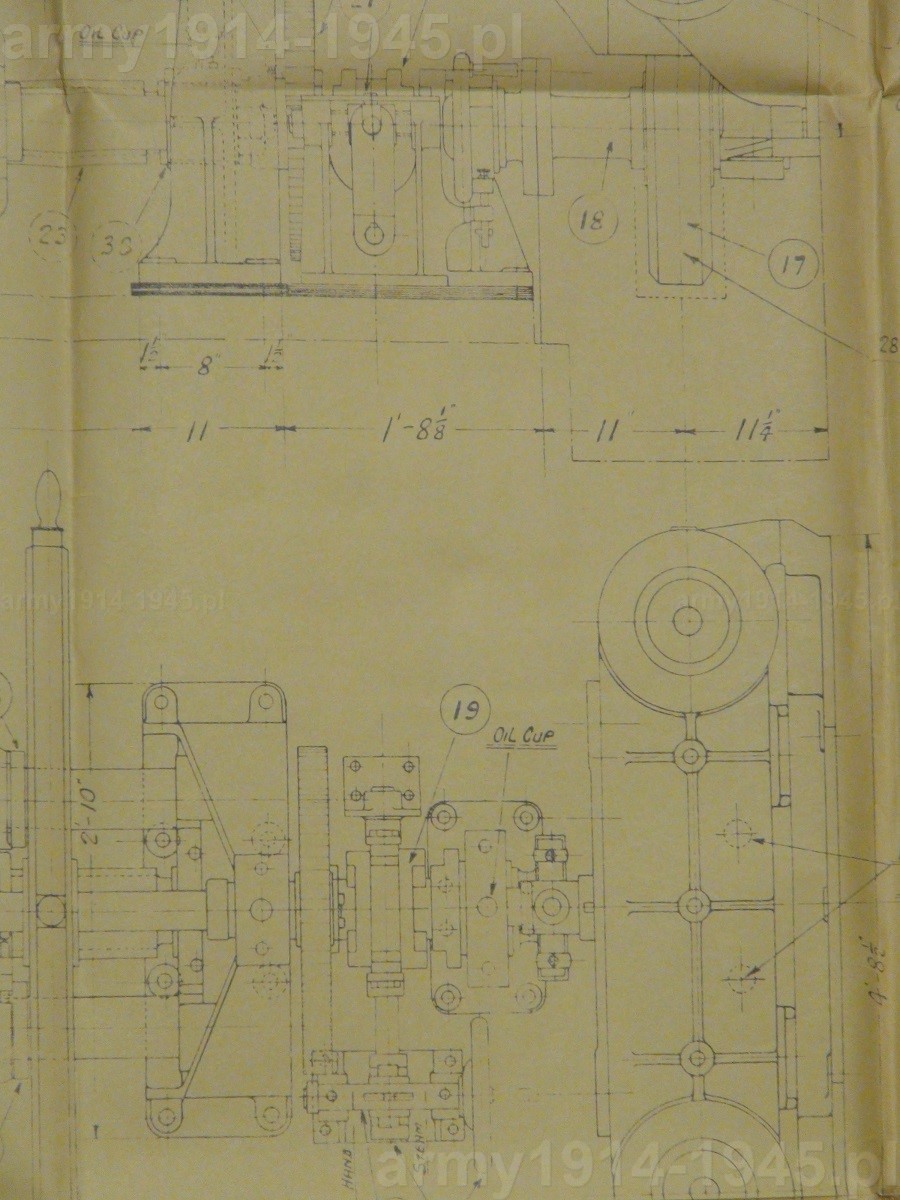

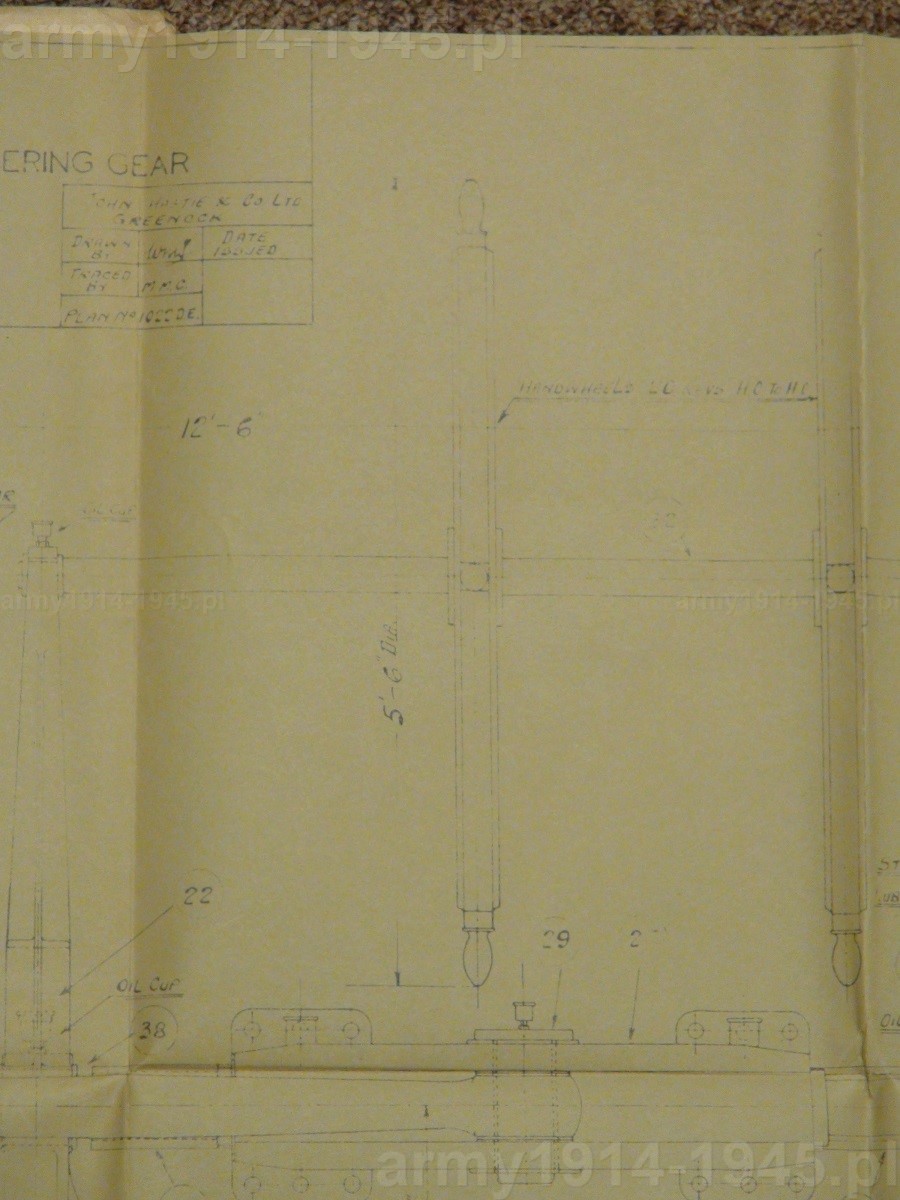

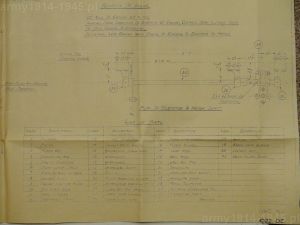

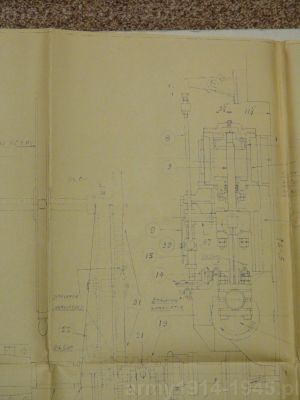

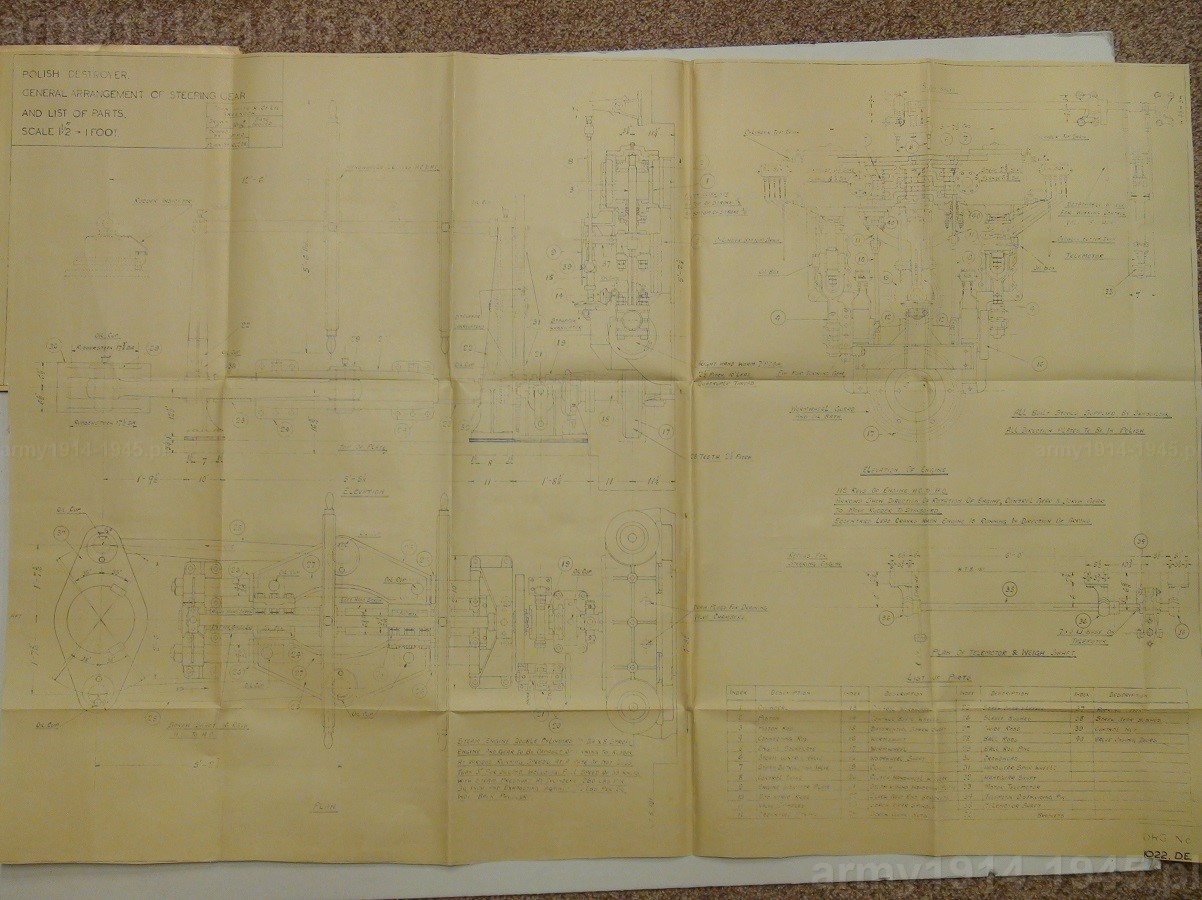

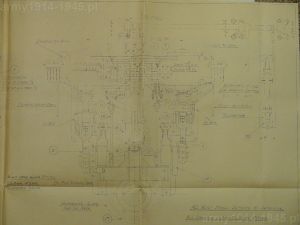

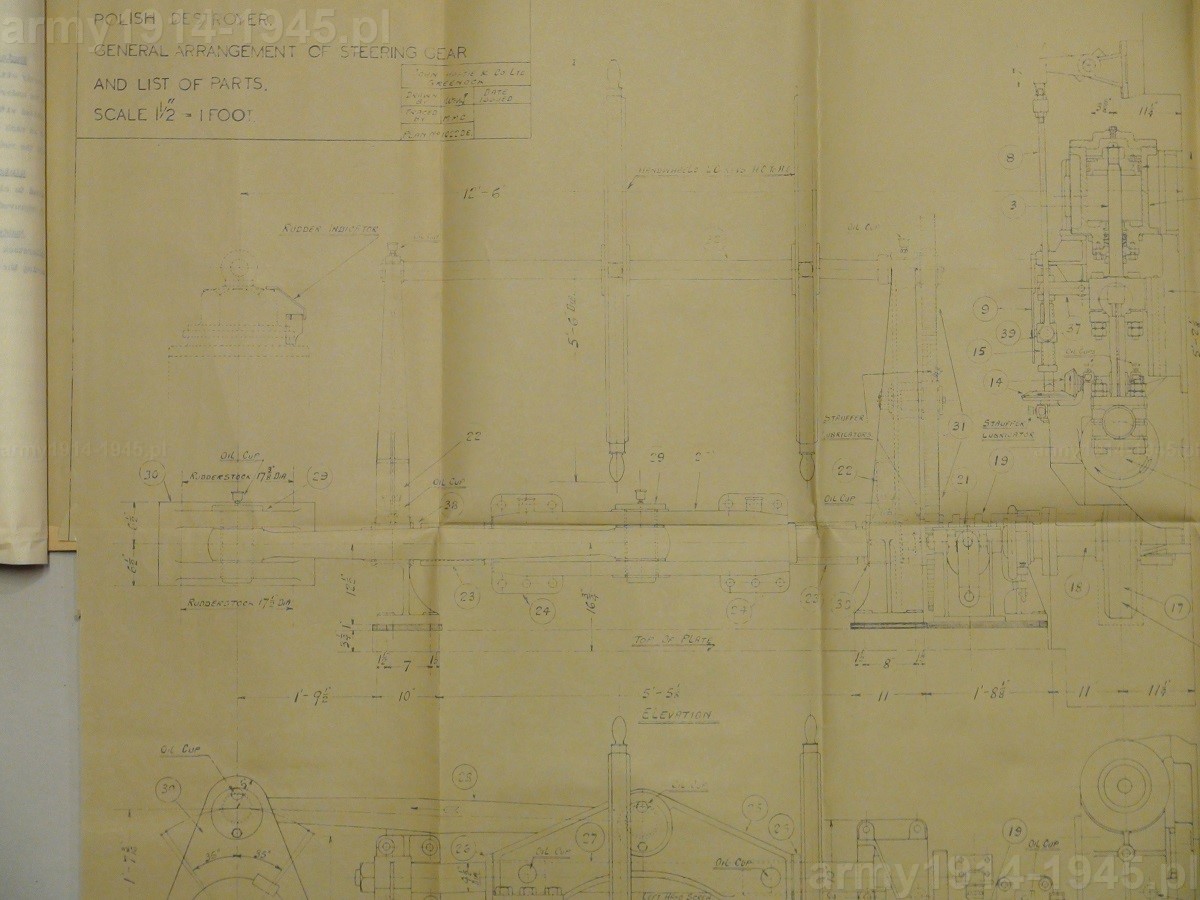

Poniższe rysunki pochodzą z dokumentacji technicznej okrętów typu Grom. Rysunek nr 1022 D.E. pokazuje ogólny układ maszyny sterowej z zaznaczonymi częściami i listą głównych części. Podane są główne dane maszyny. Zaznaczono, że na planie nie naniesiono niezbędnych oświetleniowych lamp naftowych i smarownic.



b_300_0_16777215_00_images_1_SterB_DSC01688.JPGb_300_0_16777215_00_images_1_SterB_DSC01690.JPGb_300_0_16777215_00_images_1_SterB_DSC01691.JPG

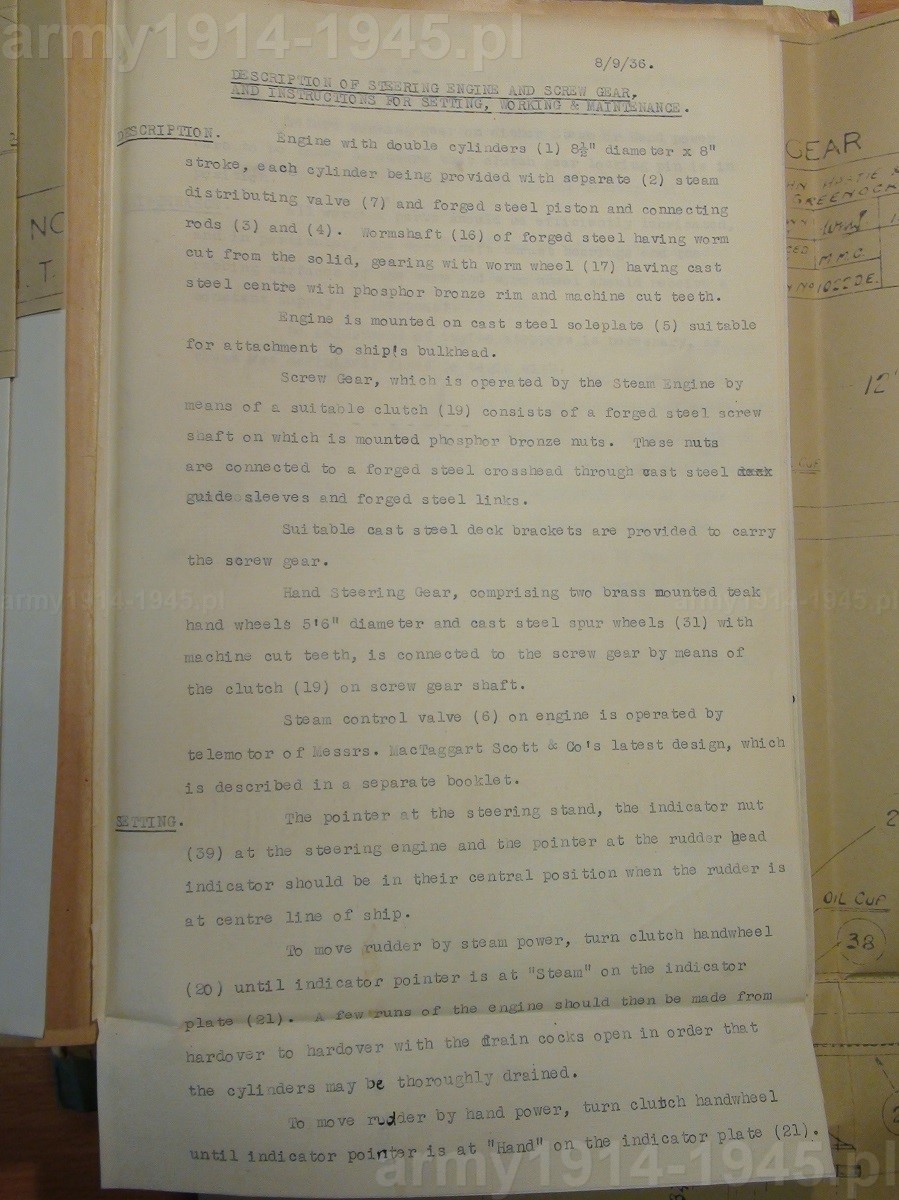

Maszyna miała silnik parowy o podwójnych cylindrach i przekładnie mechaniczne. Jak zapewnia producent, maszyna miała być zdolna do obracania sterem z prędkością minimum 3 stopnie na sekundę niezależnie od prędkości okrętu w tym przy prędkości 38 w, przy ciśnieniu pary w cylindrze 250 funtów na cal kwadratowy. Jednak jak wiemy z prób odbiorczych ORP „Grom” pełne przełożenie steru od 0 do 35 stopni trwało 35 sekund.





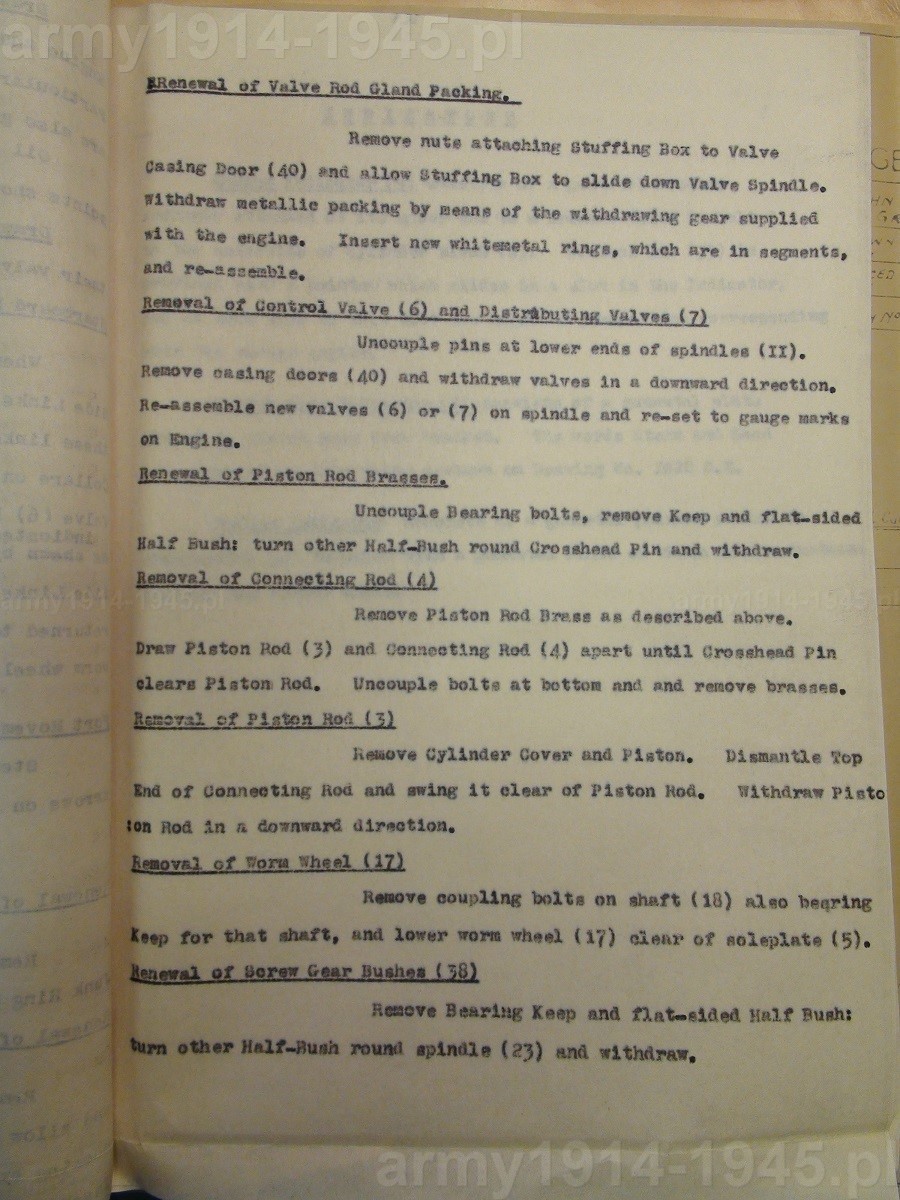

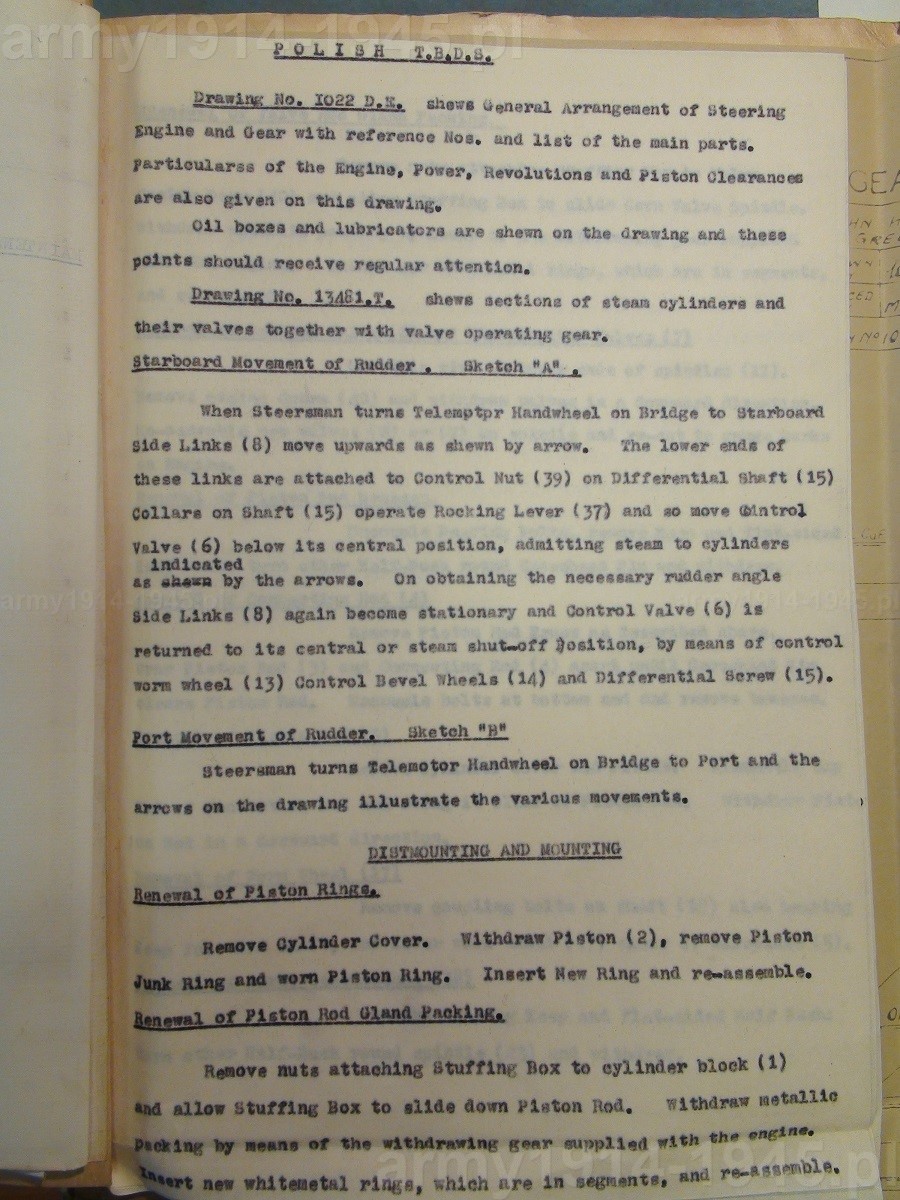

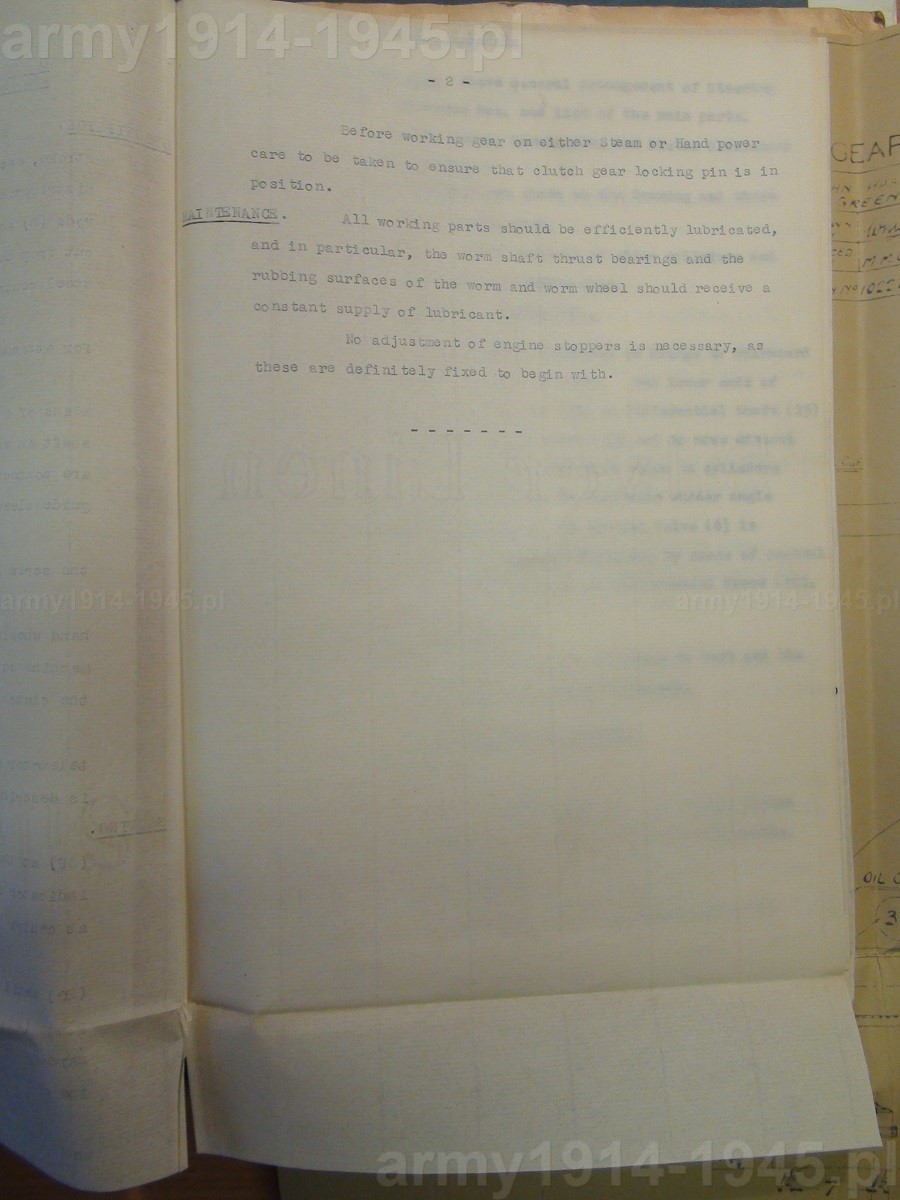

b_300_0_16777215_00_images_1_SterB_DSC01693.JPGb_300_0_16777215_00_images_1_SterB_DSC01696.JPGb_300_0_16777215_00_images_1_SterB_DSC01698.JPG
















Przedział maszynki sterowej ORP "Błyskawica", cz. IX

Bogaty fotoreportaż z wnętrza przedziału maszyny sterowej ORP “Błyskawica” znajdziesz klikając na powyższy przycisk.



b_300_0_16777215_00_images_1_SterB_DSC01702.JPGb_300_0_16777215_00_images_1_SterB_DSC01704.JPGb_300_0_16777215_00_images_1_SterB_DSC01706.JPG





b_300_0_16777215_00_images_1_SterB_DSC01708.JPGb_300_0_16777215_00_images_1_SterB_DSC01709.JPGb_300_0_16777215_00_images_1_SterB_DSC01710.JPG





b_300_0_16777215_00_images_1_SterB_DSC01711.JPGb_300_0_16777215_00_images_1_SterB_DSC01712.JPGb_300_0_16777215_00_images_1_SterB_DSC01713.JPG





b_300_0_16777215_00_images_1_SterB_DSC01714.JPGb_300_0_16777215_00_images_1_SterB_DSC01715.JPGb_300_0_16777215_00_images_1_SterB_DSC01716.JPG





b_300_0_16777215_00_images_1_SterB_DSC01717.JPGb_300_0_16777215_00_images_1_SterB_DSC01719.JPGb_300_0_16777215_00_images_1_SterB_DSC01721.JPG

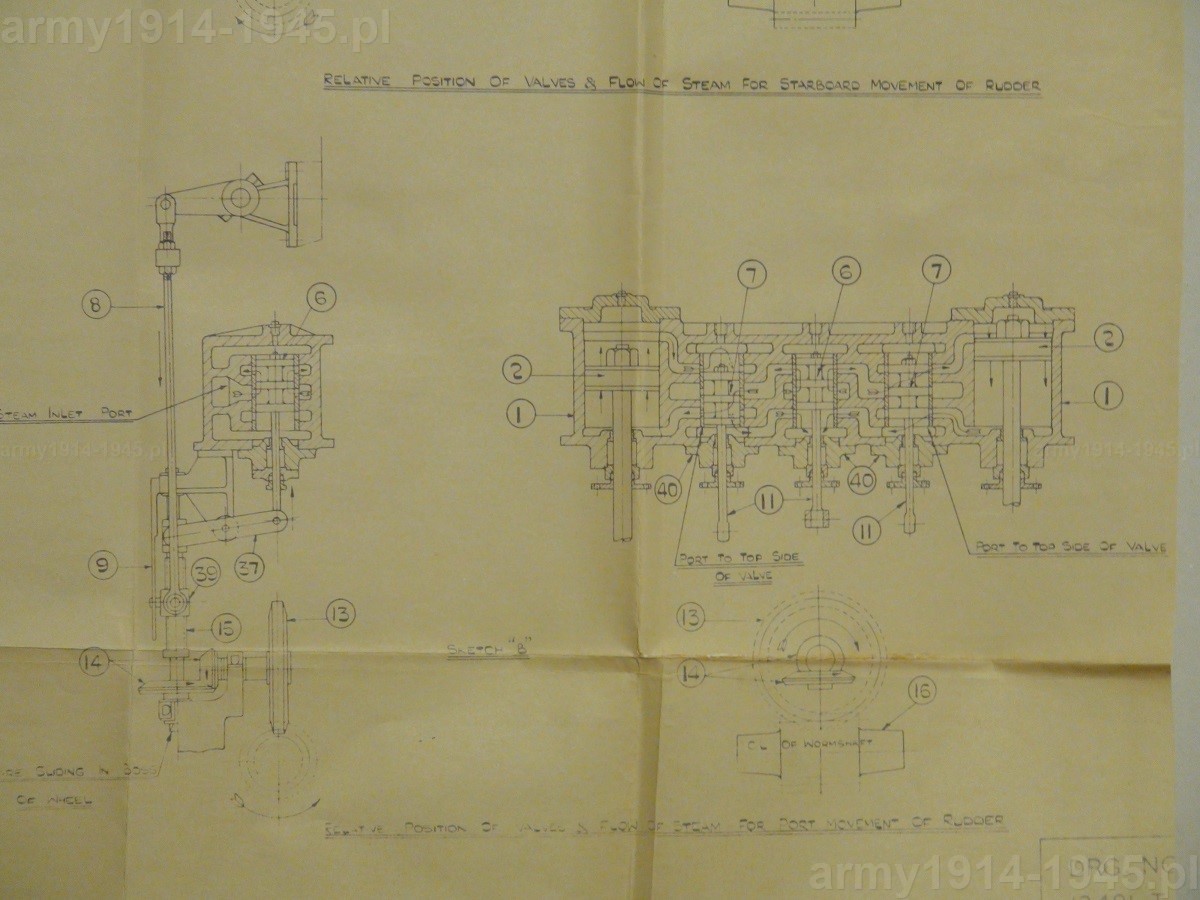

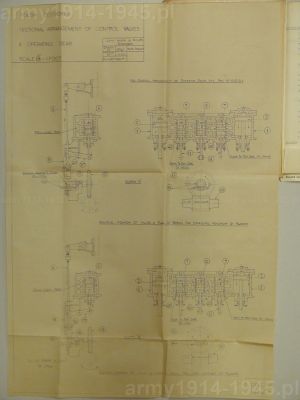

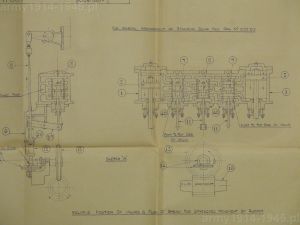

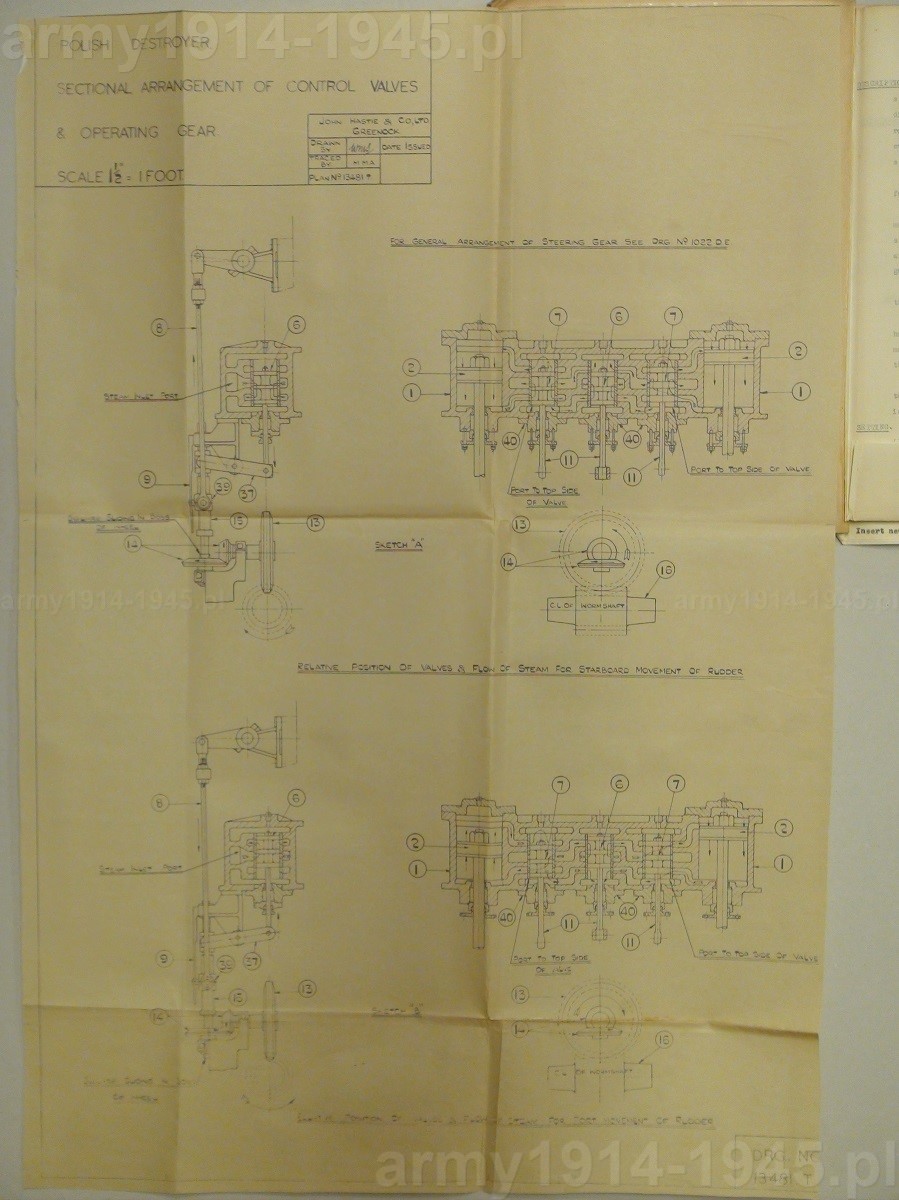

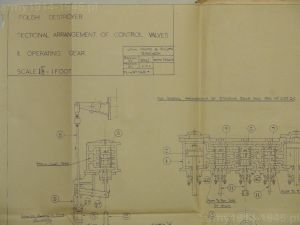

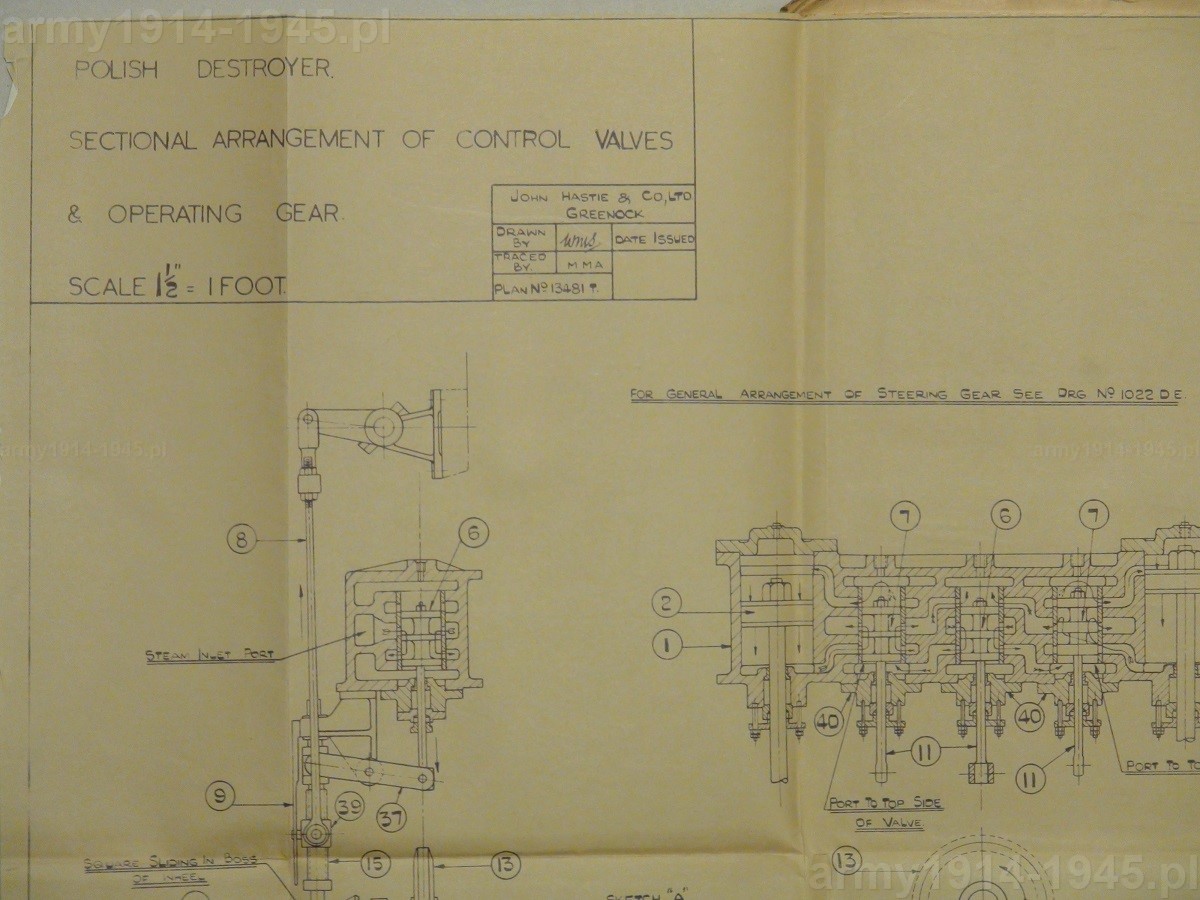

Rysunek nr 1348.T. pokazuje sekcje cylindrów parowych i ich zaworów, razem z urządzeniem sterującym „Ster na sterburtę”.



b_300_0_16777215_00_images_1_SterB_DSC01723.JPGb_300_0_16777215_00_images_1_SterB_DSC01724.JPGb_300_0_16777215_00_images_1_SterB_DSC01725.JPG





Opis działa 105 mm z ORP „Sęp” z wielką ilością zdjęć

Ciekawe informacje na temat artylerii głównej ORP „Sęp” a przy tym ORP „Orzeł”, znajdziesz klikając na powyższy przycisk:
















Maciej Tomaszewski











Źródła:

Wojskowe Biuro Historyczne, Centralne Archiwum Wojskowe, archiwum MMW.
