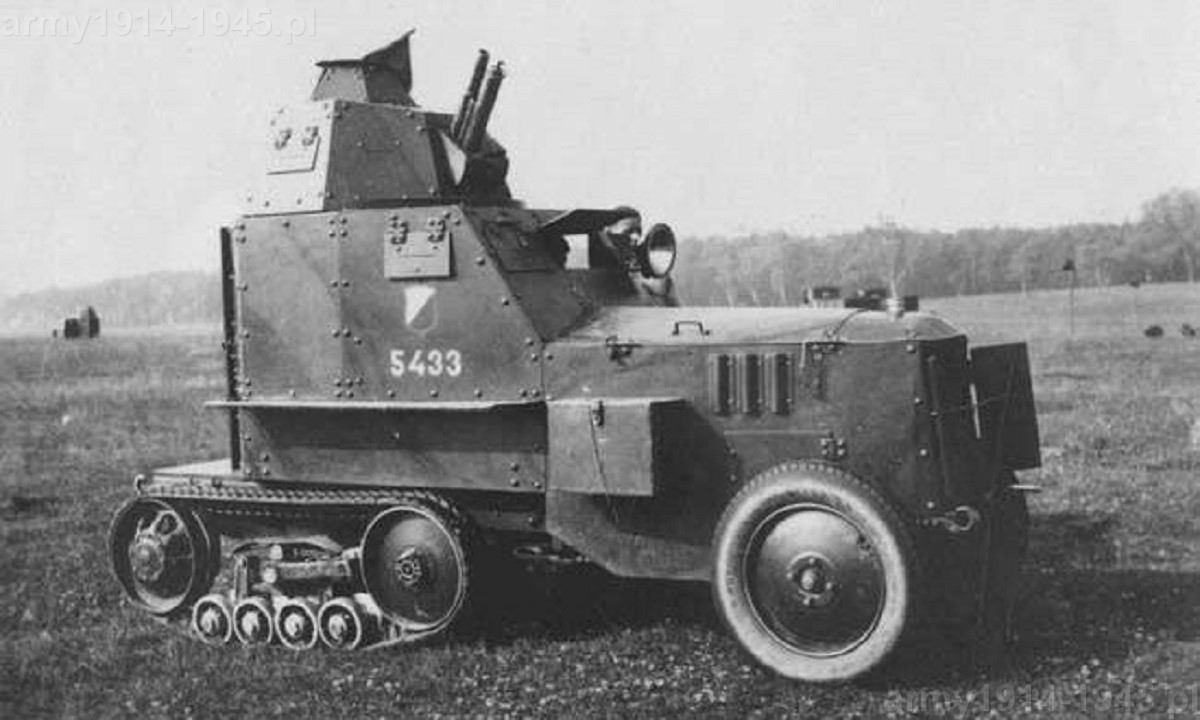

Samochód pancerny wz.28, którego dostawy dopiero co ukończono, bo produkowany był jeszcze w 1930 r., dla projektanta kutra typu K.M. w początkach 1931 r., był zapewne szczytem techniki. Skrót K.M. oznacza Kuter Meldunkowy.














b_300_0_16777215_00_images_2_1KM_P_11_190.jpgautor: Maciej Tomaszewski





Nowe pojazdy zostały początkowo bardzo dobrze przyjęte w szwadronach samochodów pancernych. Dopiero później wyszły na jaw problemy z nadmiernie zużywającymi się podwoziami półgąsienicowymi, co spowodowało w 1933 r. podjęcie decyzji o ich przebudowie na kołowy model oznaczony wz.34.

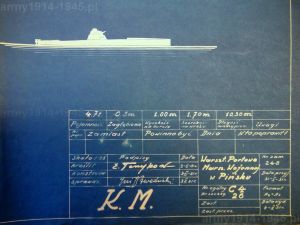

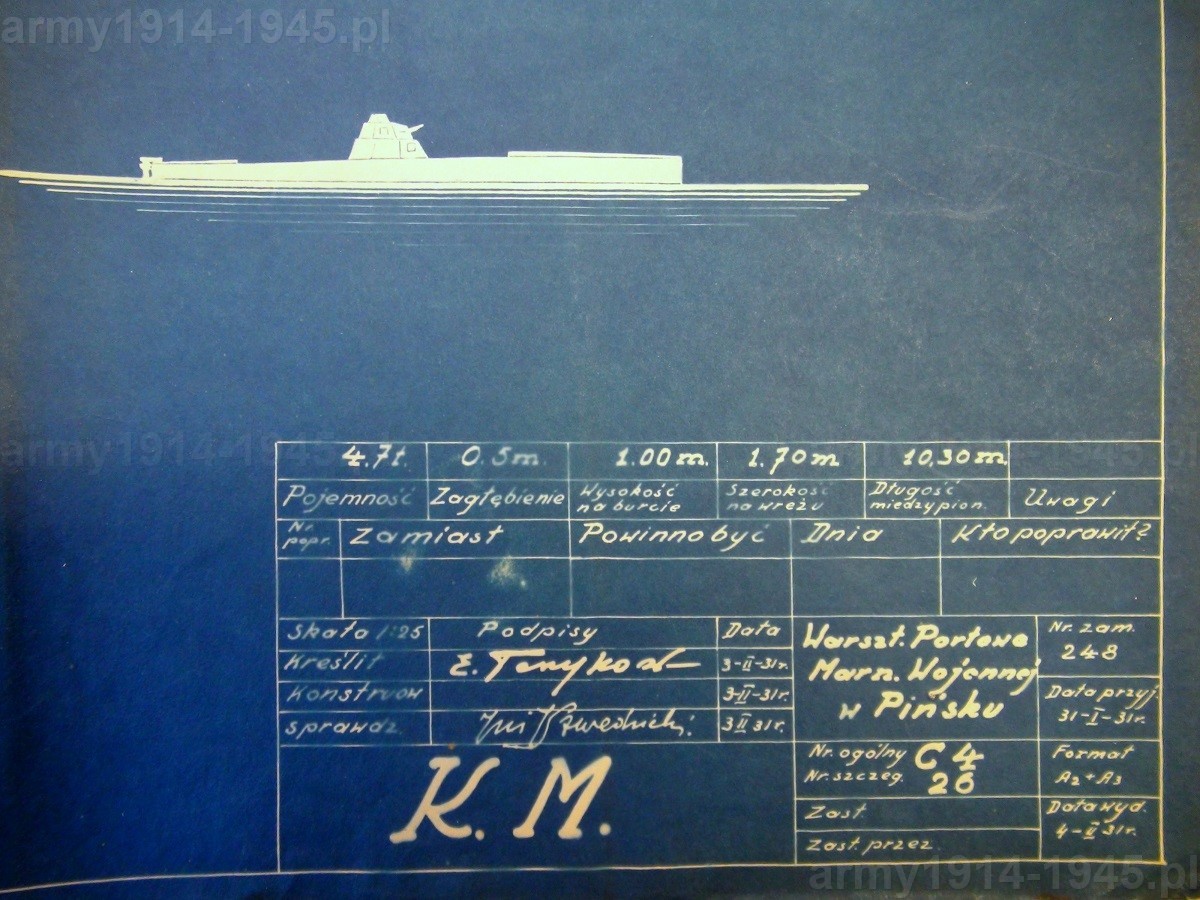

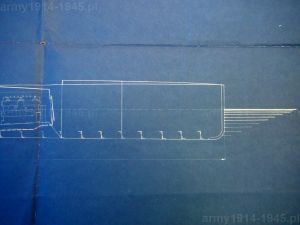

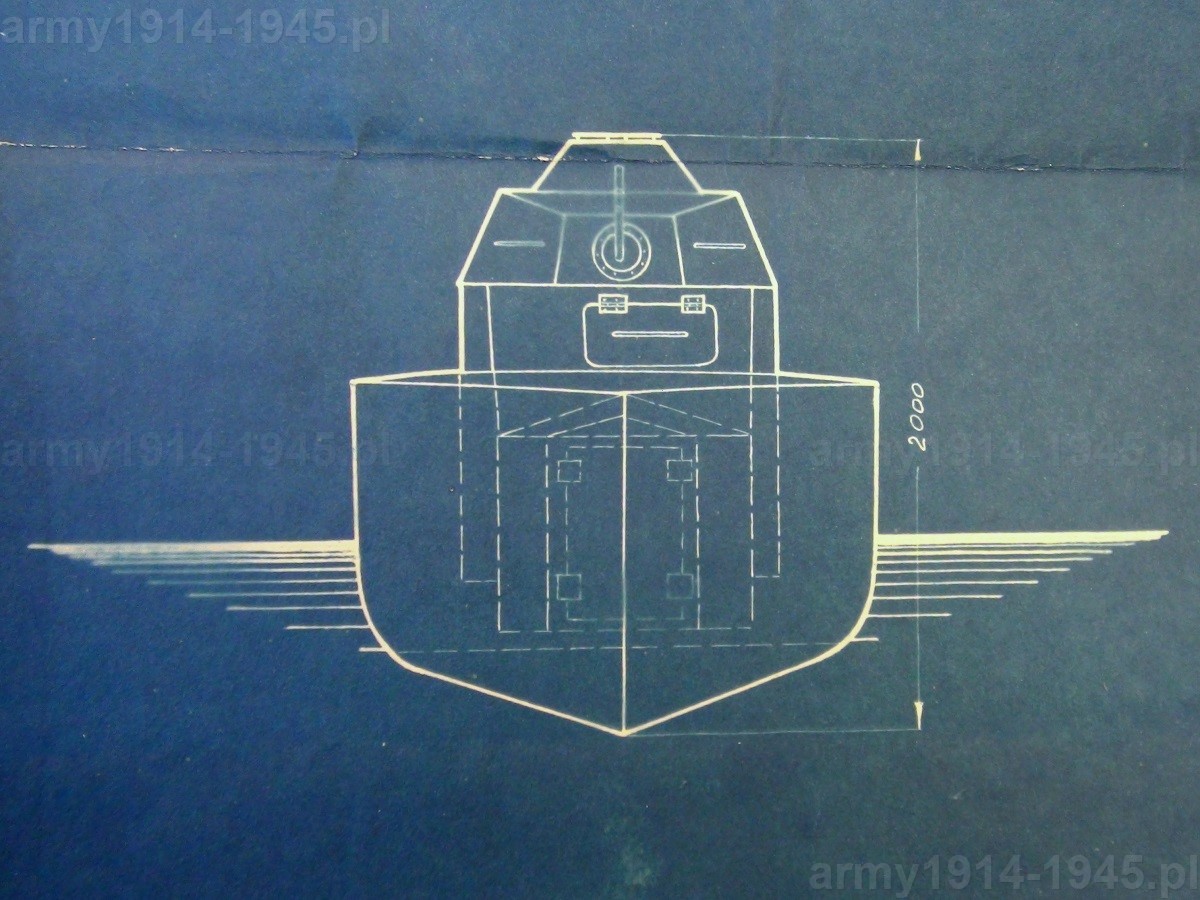

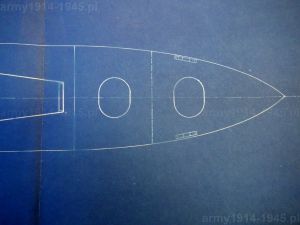

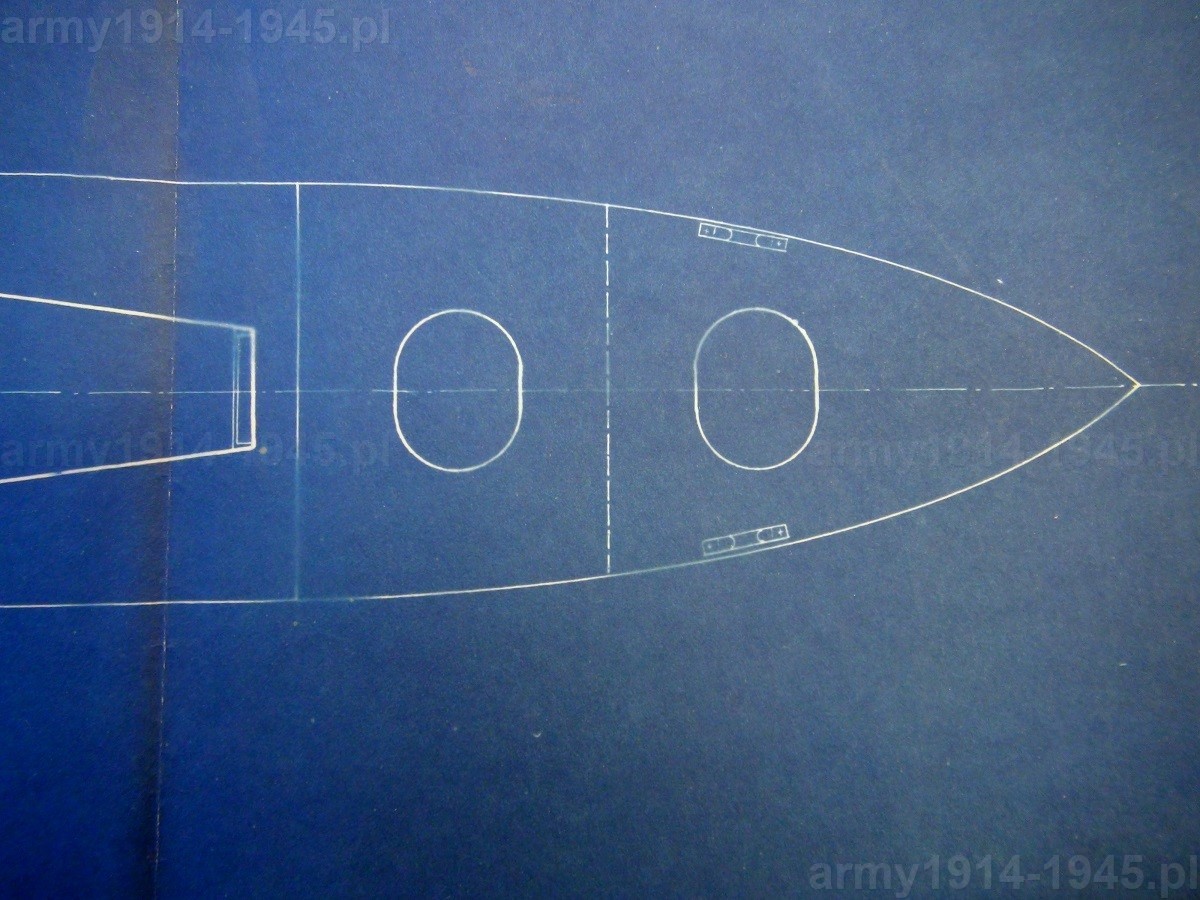

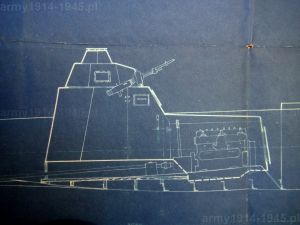

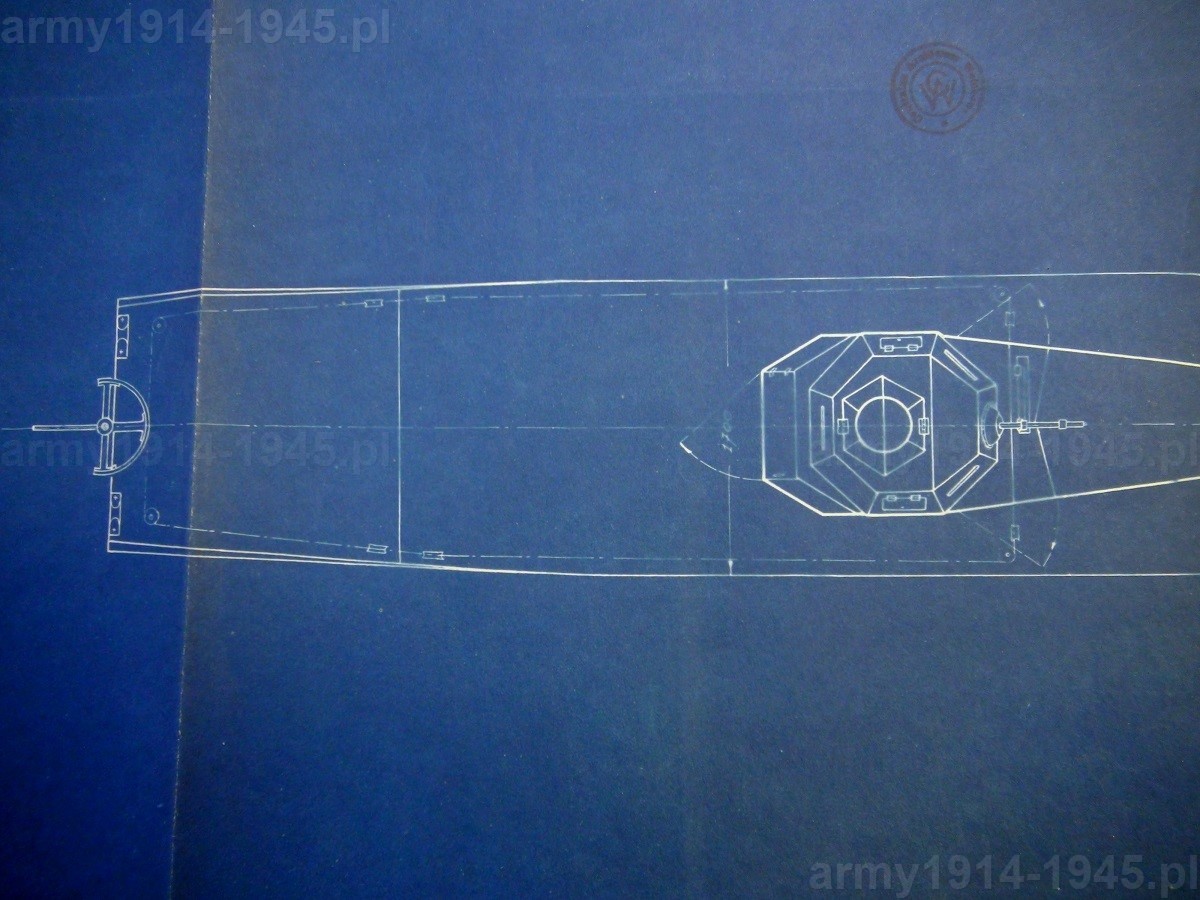

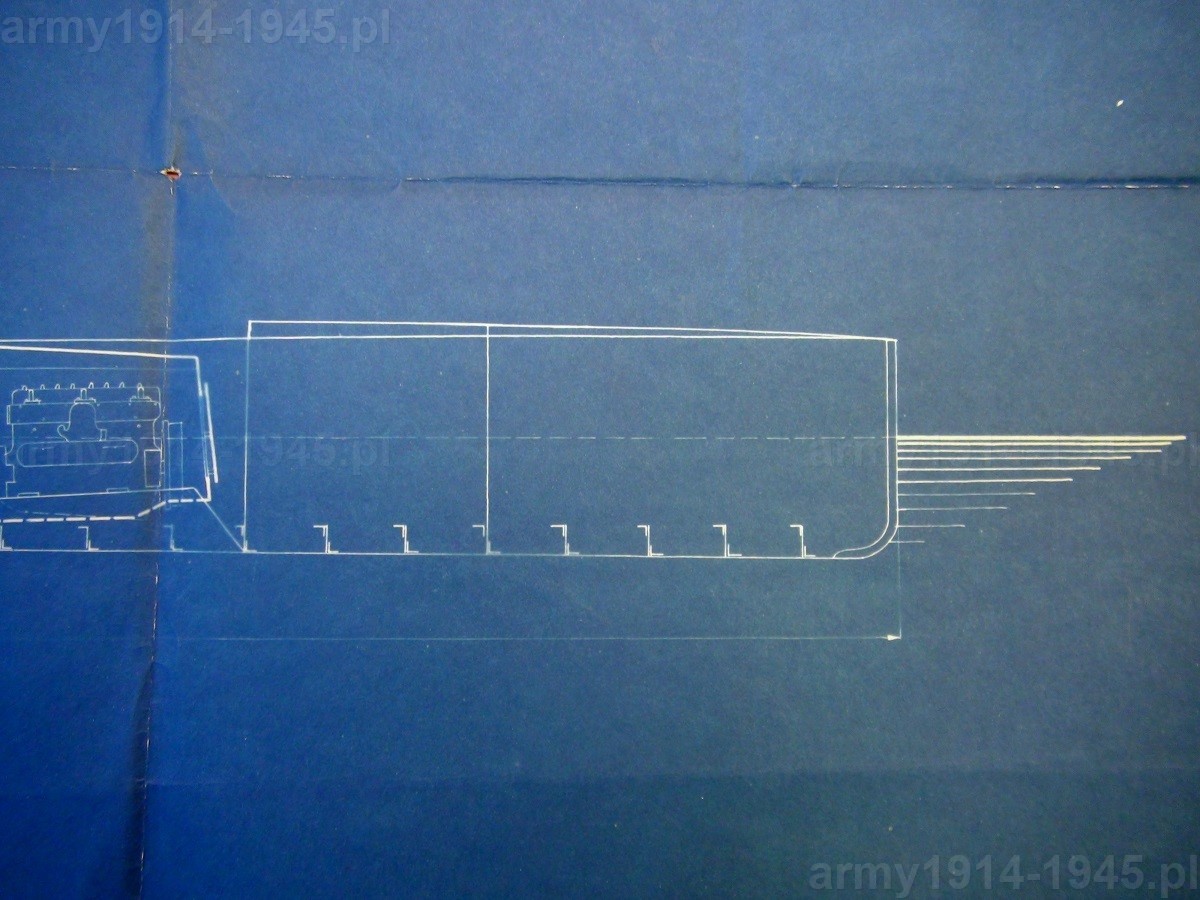

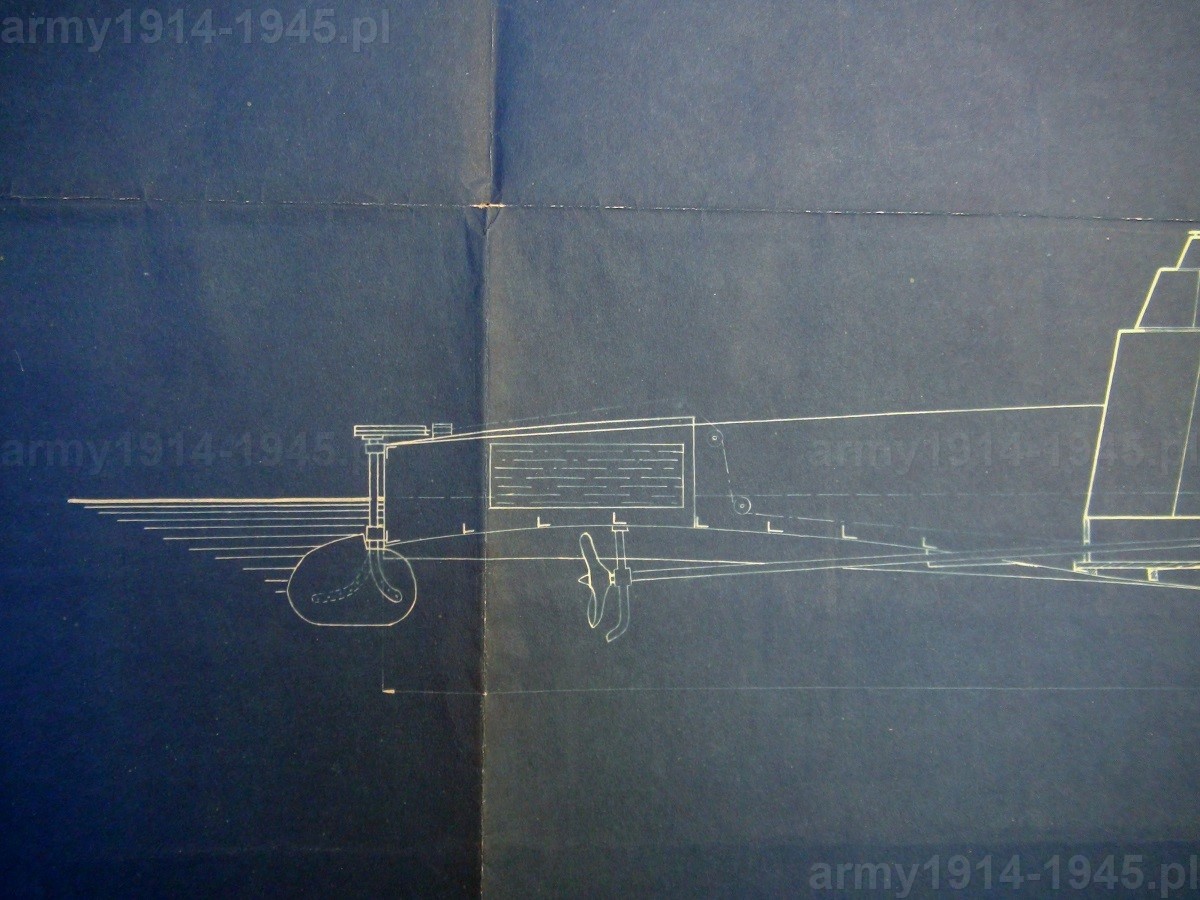

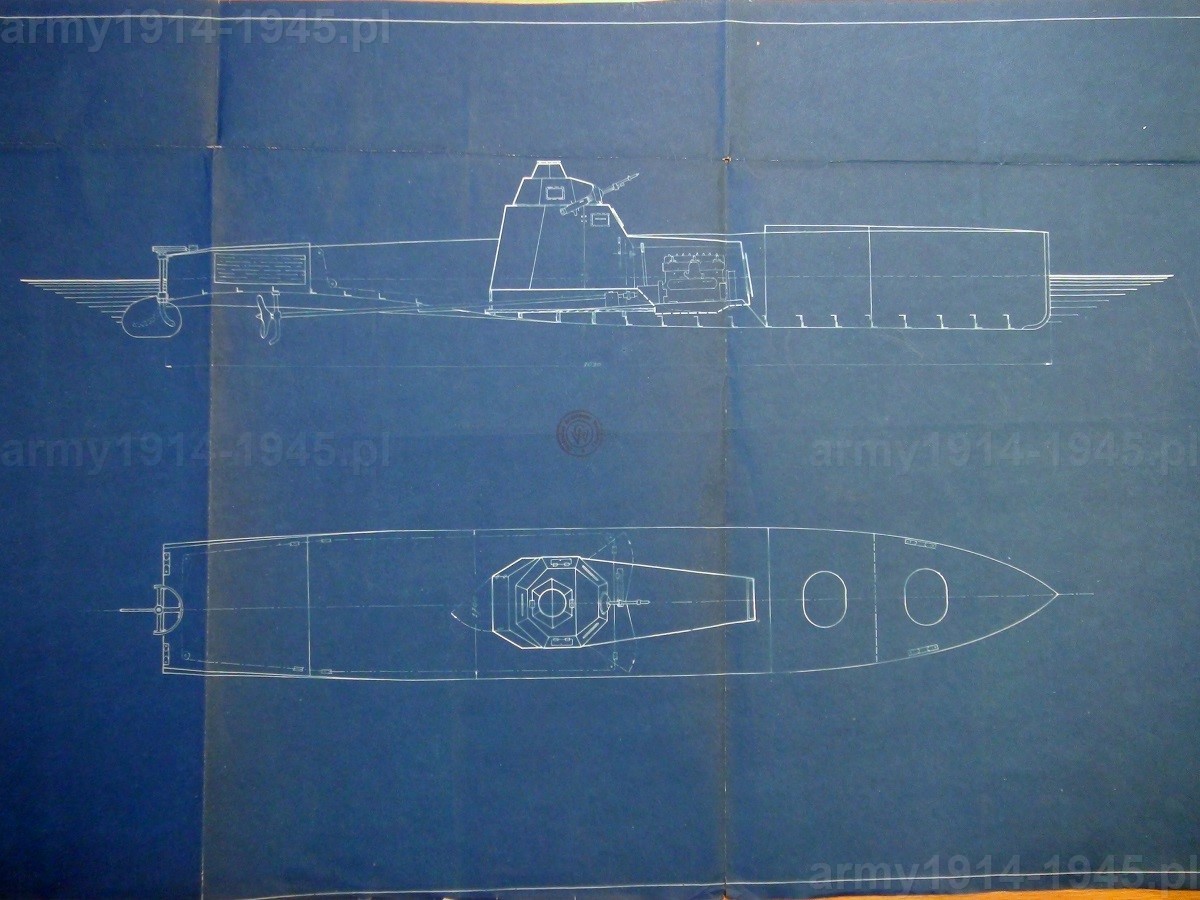

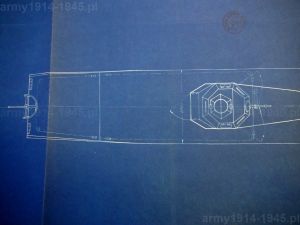

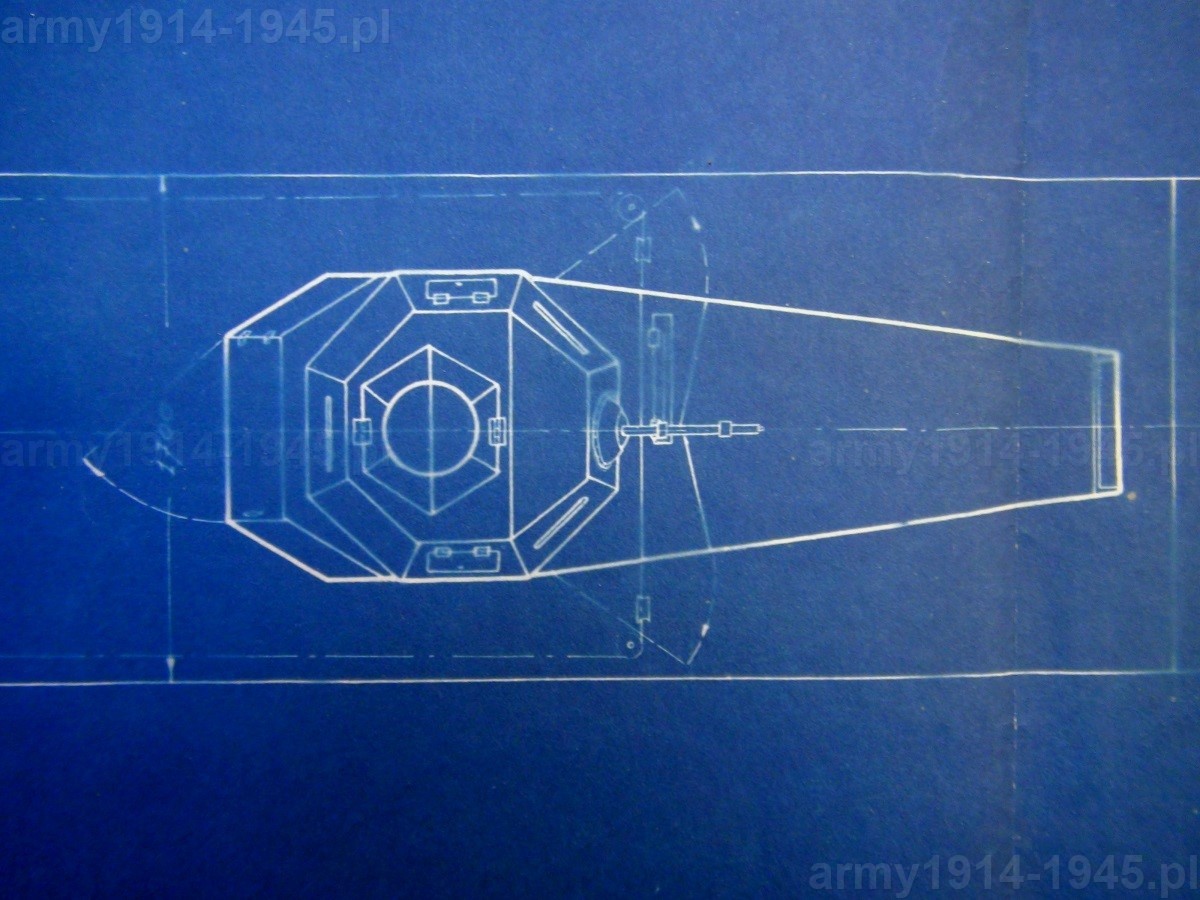

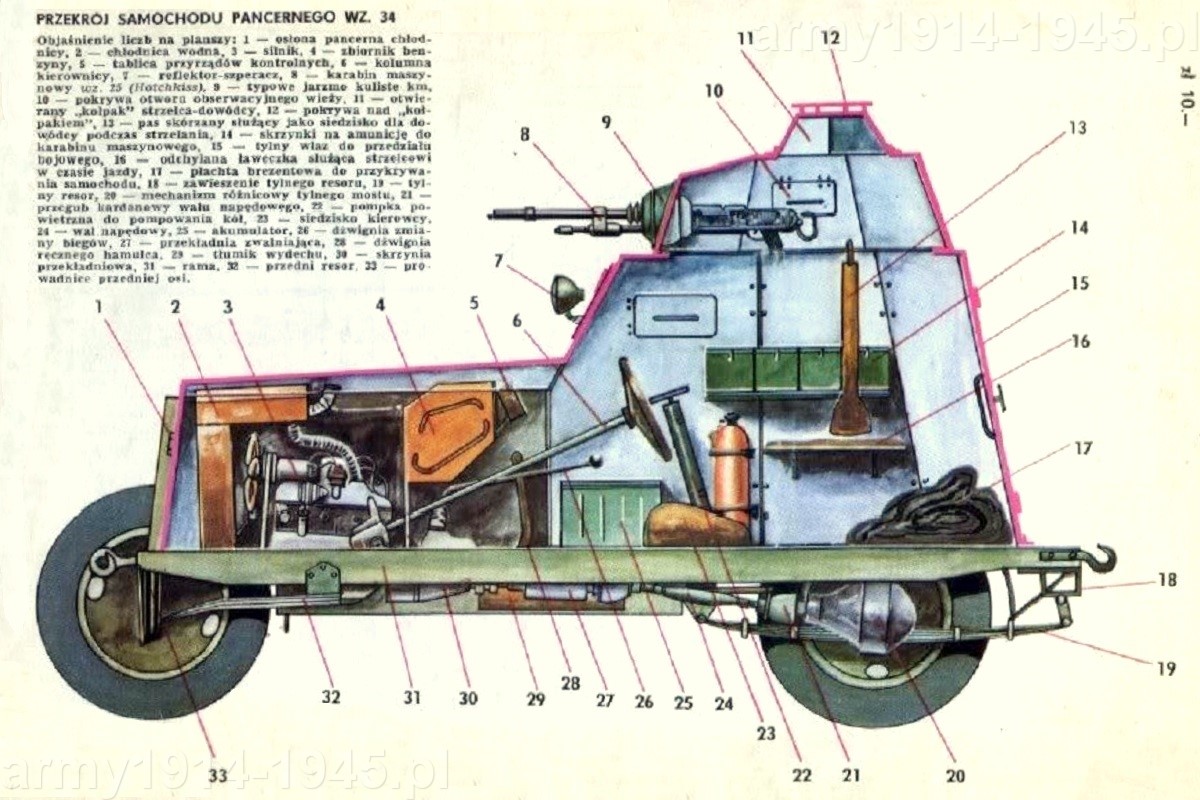

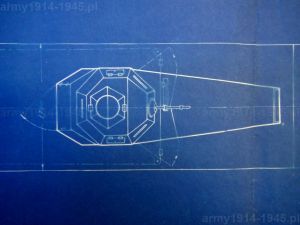

Zamieszczony tu plan kutra K.M. datowany jest na 3 lutego 1931 r. Projektant najwyraźniej zainspirował się nowym samochodem pancernym i zapewne chciano też wykorzystać już istniejące rozwiązania konstrukcji opancerzenia z uzbrojeniem. Na rysunku narysowano jednak inny, większy silnik niż miały nasze samochody pancerne wybudowane na podwoziu Citroën-Kegresse B2 10CV. Widać to dobrze przy porównaniu rysunku kutra z przekrojem samochodu pancernego. Także zbiornik paliwa zmienił miejsce i na kutrze zaplanowano dużo większy zbiornik w części rufowej.



b_300_0_16777215_00_images_2_1KM_DSC00724.jpgb_300_0_16777215_00_images_2_1KM_DSC00725.jpgb_300_0_16777215_00_images_2_1KM_DSC00726.jpg



b_300_0_16777215_00_images_2_1KM_DSC00729.jpgb_300_0_16777215_00_images_2_1KM_fik_3.jpgb_300_0_16777215_00_images_2_1KM_DSC00731.jpg



b_300_0_16777215_00_images_2_1KM_DSC00732.jpgb_300_0_16777215_00_images_2_1KM_DSC00733.jpgb_300_0_16777215_00_images_2_1KM_DSC00734.jpg





b_300_0_16777215_00_images_2_1KM_DSC00735.jpgb_300_0_16777215_00_images_2_1KM_DSC00750.jpg

Istnieje jednak poważna różnica w rysunku kutra i opisie tego kutra, gdyż na rysunku wyraźnie narysowano karabin maszynowy Hotchkiss wz.25, jaki stosowano w naszych samochodach pancernych, gdy w specyfikacji kutra jest mowa o ręcznym karabinie maszynowym. Ostatecznie kutrów według tego projektu nie zrealizowano.

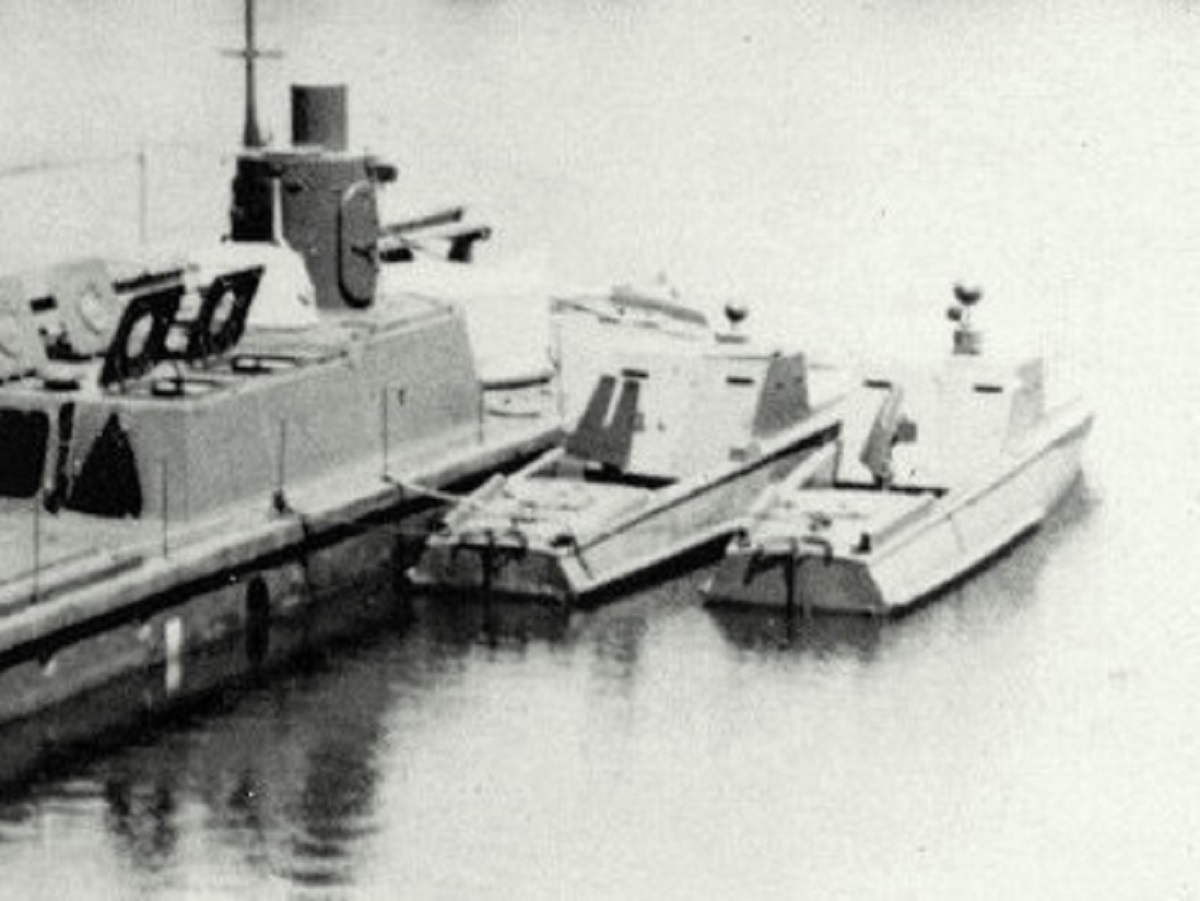

W czasopiśmie Żołnierz Polski ukazała się kiedyś informacja, że według tego projektu wybudowano kutry meldunkowe KM-12, KM-13,KM -14, KM-15. Faktycznie jednak, kutry te wyglądały jak na zdjęciu powyżej. Posiadały opancerzoną kazamatę, ale bez wieżyczki z uzbrojeniem. Jeden ckm umieszczony był z przodu nadbudówki a drugi na odkrytym stanowisku w części rufowej wyposażonym w tarczę pancerną. Na zdjęciu uzbrojenia nie ma, gdyż są to jednostki zdobyte przez Niemców, które później używali do działań okupacyjnych.

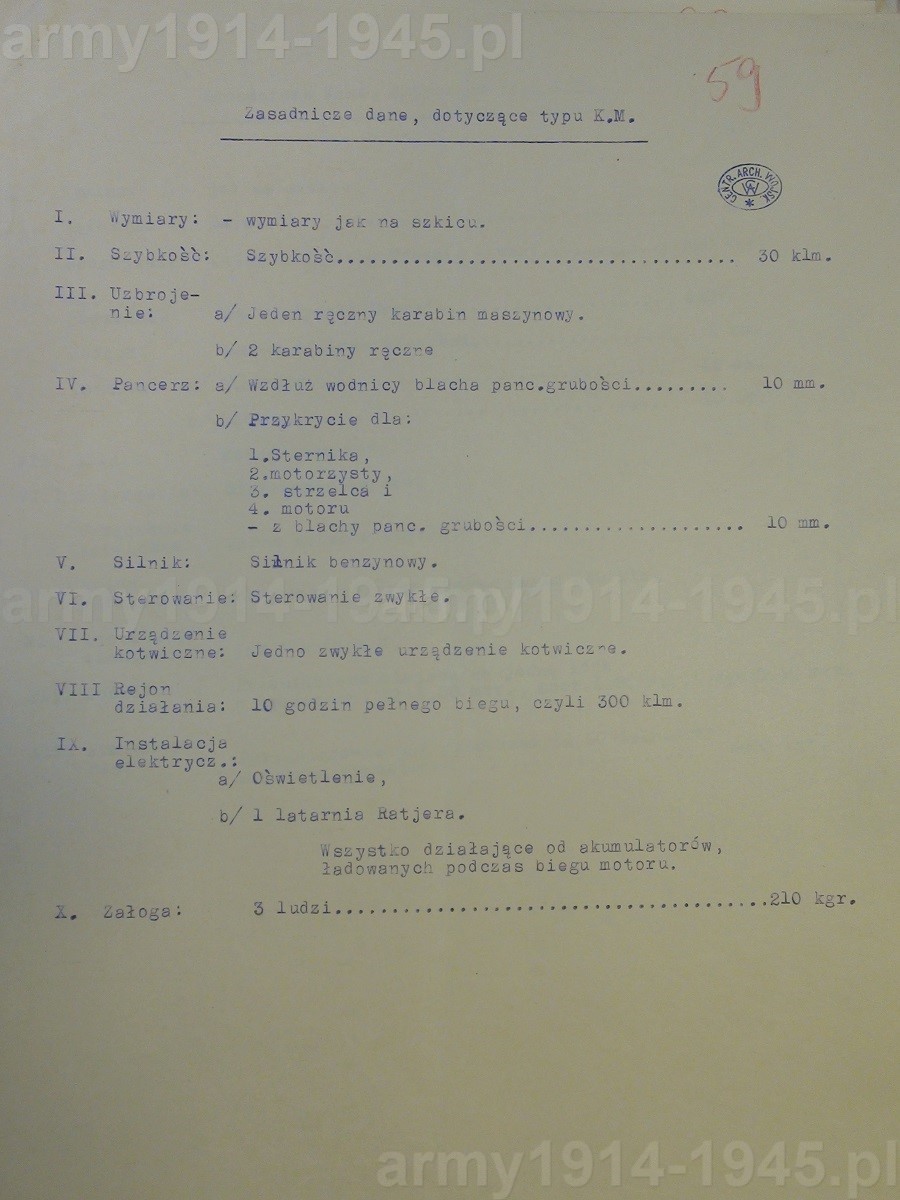

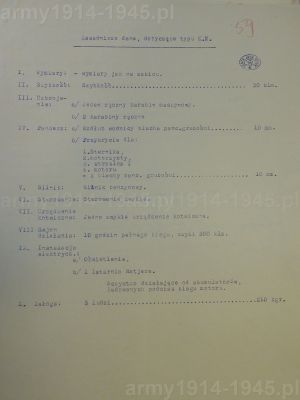

Dane kutra typu K.M. według specyfikacji i jego planu.

Wyporność:

4,7 tony

Długość całkowita (bez steru):

1030 cm

Szerokość całkowita:

170 cm

Wysokość od dna do szczytu wieżyczki:

200 cm

Wysokość kadłuba na burcie:

100 cm

Zanurzenie:

50 cm

Osłona pancerna stanowisk bojowych załogi, uzbrojenia i silnika:

10 mm

Pas pancerny wzdłuż wodnicy:

10 mm

Silnik:

benzynowy

Sterowanie:

zwykłe

Urządzenie kotwiczne:

jedno zwykłe urządzenie kotwiczne

Rejon działania: 10 godzin pełnego biegu czyli:

300 km

Szybkość:

30 km/h

Pozostałe:

1 latarnia Ratjera

Załoga:

3 ludzi

Uzbrojenie główne:

1 rkm z ostrzałem 360 stopni

Uzbrojenie załogi:

2 kbk








Bibliografia

Historyczne dokumenty i rysunki techniczne z archiwum Wojskowego Biura Historycznego (kiedyś CAW).
